运城长输管道镁合金牺牲阳极厂家
镁合金牺牲阳极（简称:镁阳极）适用于土壤、淡水等介质中的金属构筑物的牺牲阳极阴极保护。作为理想的牺牲阳极材料该产品具有以下特点:
（1）比重小、电位较负。
（2）对铁的驱动电压高，电流效率低。
（3）单位质量发电量大、使用寿命长。
2.镁合金牺牲阳极化学成份
3、镁合金牺牲阳极电化学性能
4、镁合金牺牲阳极规格型号
备注:其他规格型号可按客户要求生产
5.镁合金牺牲阳极填包料配方
6.预包装镁合金牺牲阳极

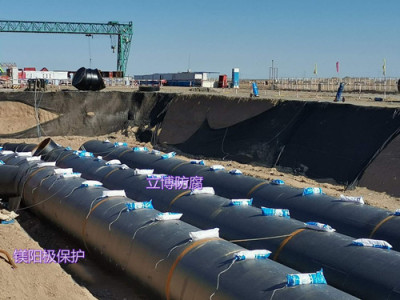

预包装镁合金牺牲阳极体主要由一只镁合金牺牲阳极和专用热收缩套管、电缆线组成，阳极体采用在镁阳极体周围装上所要求成份的填包料。预包装镁合金牺牲阳极是为了简化快速现场施工程序而开发的、将原来在施工现场进行的操作在工厂里完成，有效保证了镁阳极地床的施工安装质量。订购时请告知镁合金牺牲阳极规格、所需带电缆的规格和长度。
TiO,对Mg Mn牺牲阳的净化处理表明:TiO，可以降低镁熔体中的Fe和Si的含量，使用含25‰(Wt%)TiOz的熔剂能够使Mg Mn牺牲阳中的Fe和Si的含量从0.015%和0.026%降低到0.004%和0.004%,电流效率和开路电位分别达到51.2%和-1.71Vscε再增加TiO，的含量并不能降低阳的Fe含量和Si含量，而以高纯镁为原料生产的Mg-Mn阳，其Fe含量和Si含量分别为0.006%左右和0.005%左右；用含TiOz的熔剂处理普通纯镁后，直接生产Mg-Mn牺牲阳的工艺是可行的，而以高纯镁为原料，加入Mn元素合金化并添加一定量的TiOz继续降低Fe含量，以提高阳的电流效率的工艺是不可行的。
运城长输管道镁合金牺牲阳极厂家
纯净化。降低有害杂质元素如Fe、Ni含量，使镁合金高纯化；合金化。向镁合金中添加能提高其耐蚀性的合金元素如Al、Zn、Mn、RE等；后加工处理。采用合理的加工工艺如塑性变形、热处理，以得到理想的显微组织；表面改性。通过化学或电化学方法，在镁合金表面制备一层或多层保护膜。其中，化学转化处理是目前镁合金常用的表面处理工艺之一，通过化学或电化学处理方法，可以在镁合金表面形成一层由氧化物、铬化物、磷化物或其他一些化合物组成的具有良好附着力的难溶膜层。这层膜与基体具有良好的结合力，阻止腐蚀介质对基体的侵蚀。与阳氧化膜相比，化学转化膜较薄，硬度和耐磨性都较低。化学转化膜工艺不使用电能，需用的设备简单，投资少，容易操作，成本低。只要是转化液可以到达的表面，够获得厚度均匀的转化膜。化学转化膜一般作为涂装的底层，以增强涂装的附着性。对于形成复杂，表面积大，使用环境不太严苛的场合，尤其适于采用化学转化工艺。目前常用的镁合金化学转化工艺主要:有铬酸盐转化膜、锡酸盐转化膜、稀土转化膜以及磷酸盐转化膜(包括锰系、锌系磷化膜、锌钙系磷化膜)等。
运城长输管道镁合金牺牲阳极厂家
镁是典型的轻金属，原子序数12，相对原子质量24.31，密度1.74g/cm，化合价2，熔点651℃.镁的标准电电位-2.37（SHE）。镁的特点是:密度小具有较高的化学活泼性；电电位很负；化率低；驱动电位大，对铁的驱动电位可达0.6V以上；理论电容量大。在镁阳表面不易形成屏蔽性保护膜。镁和镁合金系列牺牲阳，电流效率很低一般只有50%左右。在镁表面易形成较为强烈的腐蚀原电池作用，导致自溶解速率较大。此外，这种材料如遇碰撞易产生火花等特点，也限制了它在高区性能区域的应用，例如:油轮、敏感的易燃易爆区等特定场所。
运城长输管道镁合金牺牲阳极厂家
