衡水长输管道外加电流阴极保护保护原理
现如今，大家一提起阴极保护大多都会想到阴极保护的两种方式。一种是牺牲阳极阴极保护，一种是外加电流阴极保护。我们今天要说的就是这两种方式的其中一种，。外加电流阴极保护又被称为强制电流阴极保护，外加电流和牺牲阳极都属于阴极保护的范畴，顾名思义，外加电流阴极保护就是强制给被保护金属源源不断的提供电子，使金属不再因为流失电子而发生腐蚀。

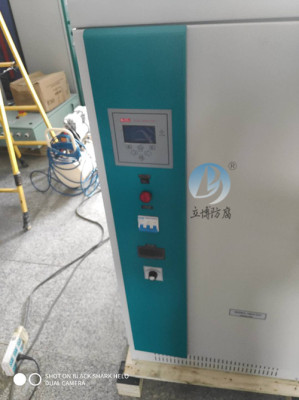

外加电流阴极保护系统由整流电源、阳极地床、参比电极、阴极保护电缆等各部分组成，其中整流电源是作重要的部分，负责给整个系统供电。整流电源包括整流器、恒电位仪、发电机、电池等各种类型。现如今大多数公司在工程中都会选择恒电位仪这种仪器给外加电流系统供电，恒电位仪具有其他其他电源不具备的优点:测试精度高、稳定性好、在电压电流过载时有自动保护功能、体重小，质量轻、操作简便、性价比高。
在土壤电阻率高的地区、长输管道、牺牲阳极无法进行保护、大型工业设备等情况下特别适合选用外加电流阴极保护系统对金属设备进行保护。但是外加电流阴极保护系统在后期运行中需要不定期的检测和维护，会产生很大的后期费用。而且更加不能忽视的是会引发杂散电流干扰，还有可能发生过保护现象，对管道防腐层产生破坏，甚至导致更大的危害。
所以当我们在选择阴极保护方式时一定要结合实际、考虑可行性、成本等问题，才能更加有效，有针对性的实行保护。
外加电流阴保护中所用的材料地下结构物外加电流阴保护用阳通常并不直接埋在土壤中，而是在阳周围填充碳质回填料而构成阳地床，碳质回填料通常包括治金焦炭、石油煅烧和石墨颗粒等。回填料的作用是降低阳地床的接地电阻，延长阳使用寿命。针对阳的工作环境，结合实际工程的要求，理想的埋地用辅助阳应应当具有的性能:良好的导电性能，工作电流密度大，化小。在苛刻的环境中，有良好的化学和电化学稳定性，消耗率低，寿命长。机械性能好，不易损坏，便于加工制造，运输和安装。它的综合保护费用低。
衡水长输管道外加电流阴极保护保护原理
在确定阴保护系统的类型时，重要的考虑因素是土壤电阻率和电流要求，需要多少电流来保护石化设施?什么时候才能实现保护?当参比电尽可能靠近电解质/结构界面时，相对于铜-铜硫酸盐参比电的“电位”为0.850V或更负时，钢或铁的腐蚀就停止了。这种潜在的测量对于确定石油储罐设备的腐蚀控制是重要的。测量的实际上是金属和电解液界面的电压降。当使用0.850V或更负的要求进行腐蚀防护测量时，考虑结构/电解质边界以外的电压下降，以正确解释这个更高(更负)的读数。因为参比电与电解液中的槽或管道相邻。在评估该读数时，应考虑影响电压降的场地土壤电阻率。
衡水长输管道外加电流阴极保护保护原理
网状阳是混合金属氧化物带状阳与钛金属连接片垂直铺设、交叉点焊接组成的外加电流阴保护辅助阳，该阳埋在储罐基础中，为储罐底板提供保护电流。辅助阳在外加电流阴保护系统中的作用安装的时候要将参比电放置在两支阳之间，位置要竟可能的靠近储罐底板。因为参比电需要靠近储罐，所以也好做好防与储罐壁短路的情况，因此锌参比电需要采用必要的防短路措施。参比电的引线要引出储罐外的时候，可以从储罐的上面引出，或者使用参比电的引线导管输到储罐外面。阴保护检测的规定，在储罐内壁的阴保护中，如果要测量阴保护的电位，是可以通过在阴保护系统中安装参比电来完成的。储罐内壁阴保护中需要安装参比电的时候，大部分都会采用纯锌参比电。
衡水长输管道外加电流阴极保护保护原理
