南宁长输管道外加电流阴极保护保护原理
外加电流阴极保护设备位置选择应考虑的因素
1.有无现存的低压电源；
2.保护电流需要量；
3.适合阳极地床的低电阻率环境；
4.对个人利益损害尽量少；
5.有良好的专门运输线；
6.其他外部装置与贵金属阳极应有足够的间距，使干扰影响最小。

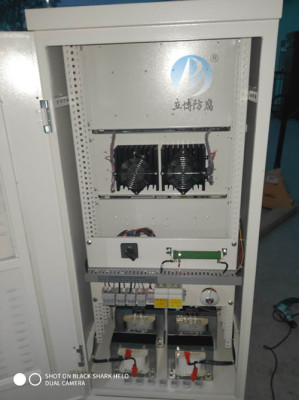

阴保护检测系统阴保护检测系统由恒电位仪和管线测试桩组成，恒电位仪可以自动测量通电点的电位、恒电位耐丛仪的工作电位和输出电流；管线测试桩可检测管道的保护电位和牺牲阳的工作电位、输出电流、开路电位。阴保护排流系统杂散电流干扰强烈的地区的管道应采取排流保护。在长输管道与高压输电线路平行段或者与电气化铁路交叉平行段根据杂散电流影响的大小设置排流阳组。按照阴保护设计规范的要求，如果管道的施工期超过6个月，此管道应该设置临时阴保护系统，来避免外加电流阴保护系统投用前管道受到土壤的腐蚀。
南宁长输管道外加电流阴极保护保护原理
土壤电阻率土壤电阻率在深井阳设计中有很大的影响，它决定阳的用量、阳井的直径以及深度、电源设备的功率等。一般将阳位置选在土壤电阻率低、土质均匀的地点。电阻率有两种方式获得，一是现场测试，二是利用现有的阴保护系统进行估算。阳的接地电阻一般占系统电阻的85%。如果附近的阴保护设施输出电压40V，电流20A，则该系统的电阻为2 欧姆。阳的接地电阻为2x0.85=1.7ohm。据此，可根据相应阳地床的电阻公式计算出土壤的电阻率。阳接地电阻将直接影响系统的运营成本，一般来讲，接地电阻不大于0.5 欧姆。
南宁长输管道外加电流阴极保护保护原理
随着我国经济发展和城市化进程的加快，各种长距离输送管道迅速增加。长距离管道输送因其运营成本低廉、不占用交通资源、等特点在能源、电力、建材的多个领域得到广泛应用。长距离输送管道因其压力特点普遍选用螺旋焊接与直缝焊接管，该钢管具有强度高、性高、适应性强等优点，但耐腐蚀性差，使用寿命一般不超过25年。为延长钢管寿命目前主要采用的防腐方法为外加电流阴保护。所谓的外加电流阴保护，既是一种控制金属电化学腐蚀的保护方法，也是一种基于电化学腐蚀原理而发展的一种电化学保护技术。在由阴保护系统构成的电池中，氧化反应多集中发生在阳上，从而抑制住作为阴的被保护金属的腐蚀。由外电路向金属通入电子，以供去化剂还原反应所需，从而使金属氧化反应(失电子反应)受到抑制。当金属氧化反应速度降低到零时，金属表面只发生去化剂阴反应。理解阴保护原理可以从电反应、化反应等诸方面进行。
南宁长输管道外加电流阴极保护保护原理
