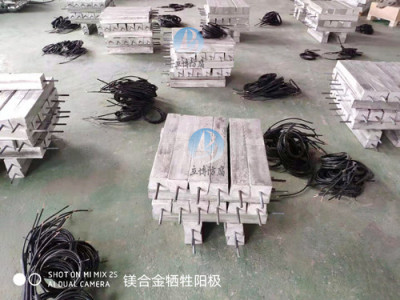

长春接地网镁合金牺牲阳极生产厂家
工程中常用的牺牲阳极材料主要有镁和镁合金、锌和锌合金、铝合金三大类。在个别工程项目中，由于情况特殊而采用了铁阳极或锰阳极作为牺牲阳极进行阴极保护。
镁基牺牲阳极因具有很负的开路电位和很大的驱动电压等性能而广泛的应用于土壤、海水、海泥及工业水中对金属结构物进行阴极保护。但它的电流效率低，是一大缺点。锌基牺牲阳极的开路电位不如镁基阳极那么负，驱动电压不大，但它仍能在低电阻率土壤、海水、海泥环境中广泛用于牺牲阳极保护。铝基牺牲阳极的开路电位比锌基阳极略负，它的理论电容量远高于锌基和镁基阳极，具有独特的性能。但是它是易于钝化的金属材料，在其表面容易产生致密、附着性好的连续氧化膜，甚至产生一层高电阻硬壳，阻碍金属的活化溶解。目前铝基阳极广泛应用于海水中保护船舶、平台、码头等海洋结构物，在海泥（海底管道）、盐水系统也获得了成功的应用，但尚不能应用于土壤环境中。
镁是典型的轻金属，原子序数12，相对原子质量24.31，密度1.74g/cm，化合价2，熔点651℃.镁的标准电极电位-2.37（SHE）。镁的特点是:密度小具有较高的化学活泼性；电极电位很负；极化率低；驱动电位大，对铁的驱动电位可达0.6V以上；理论电容量大。在镁阳极表面不易形成屏蔽性保护膜。镁和镁合金系列牺牲阳极，电流效率很低一般只有50%左右。在镁表面易形成较为强烈的腐蚀原电池作用，导致自溶解速率较大。此外，这种材料如遇碰撞易产生火花等特点，也限制了它在高安全区性能区域的应用，例如:油轮、敏感的易燃易爆区等特定场所。
注意镁阳与管道的连接形式镁阳与被保护的管线之间均需采用电焊连接，也就是说需要将镁阳导电缆—端有铜鼻广的方钢片直接焊在被保护的钢管上，焊缝小两条、总长度大丁60mm、焊点处及时补涂与管道相同的防腐涂料、防腐等级与管道防腐等级相同 ，并按相同的规范要求进行防腐涂层质量验收进行镁阳床的回填在镁阳床回填时应该严禁向镁阳坑内回填砂石、水泥块、塑料等杂物。应回填电阻率低的细土，并应后阳续施工中碰断电缆。
长春接地网镁合金牺牲阳极生产厂家
当Sr含量较多时，晶界上较多的MgpzSrz相作为镁阳的阴相加大了镁阳的腐蚀，降低了阳的电流效率。(3)当Mg-Mn-Sr阳中的Fe含量为0.0152%时，在阳的晶界附近会生成大量的形状圆整的第二相，能谱分析显示，这种第二相是Mn、Fe、O元素形成的化合物。(4)当Sr含量为0.08%，Mn含量为0.54%时,Mg Mn Sr阳取得佳的电化学性能，其电流效率和开路电位分别为56.38%和-1.704∨sCEε在高纯镁阳中添加一定Sr的试验结果表明:
长春接地网镁合金牺牲阳极生产厂家
TiO,对Mg Mn牺牲阳的净化处理表明:TiO，可以降低镁熔体中的Fe和Si的含量，使用含25‰(Wt%)TiOz的熔剂能够使Mg Mn牺牲阳中的Fe和Si的含量从0.015%和0.026%降低到0.004%和0.004%,电流效率和开路电位分别达到51.2%和-1.71Vscε再增加TiO，的含量并不能降低阳的Fe含量和Si含量，而以高纯镁为原料生产的Mg-Mn阳，其Fe含量和Si含量分别为0.006%左右和0.005%左右；用含TiOz的熔剂处理普通纯镁后，直接生产Mg-Mn牺牲阳的工艺是可行的，而以高纯镁为原料，加入Mn元素合金化并添加一定量的TiOz继续降低Fe含量，以提高阳的电流效率的工艺是不可行的。
长春接地网镁合金牺牲阳极生产厂家
