阴极保护标准
为了实现足够的阴极保护，受保护结构的电位必须极化到一定的值，通常采用参比电极来测量极化电位。例如铜/硫酸铜电极（CSE）就是土壤和淡水中最常用的参比电极。
目前有两种类型的阴极保护评估标准。根据情况，一般可以使用其中任何一种，尽管在许多情况下，第一种被认为是更加优越的。
1.电位标准
施加阴极保护时被保护结构物的电位至少达到-850毫伏（mV）或更负（相对于铜/硫酸铜参比电极）。
2.极化转变标准
在构筑物表面与接触电解质的稳定参比电极之间的阴极极化值最小为100mV（相对于铜/硫酸铜参比电极）。
注:这些判据标准主要适用于碳钢材料，不同类型的金属材料标准可能有所不同。
土壤电阻率土壤电阻率在深井阳设计中有很大的影响，它决定阳的用量、阳井的直径以及深度、电源设备的功率等。一般将阳位置选在土壤电阻率低、土质均匀的地点。电阻率有两种方式获得，一是现场测试，二是利用现有的阴保护系统进行估算。阳的接地电阻一般占系统电阻的85%。如果附近的阴保护设施输出电压40V，电流20A，则该系统的电阻为2 欧姆。阳的接地电阻为2x0.85=1.7ohm。据此，可根据相应阳地床的电阻公式计算出土壤的电阻率。阳接地电阻将直接影响系统的运营成本，一般来讲，接地电阻不大于0.5 欧姆。
益阳钢管外加电流阴极保护保护原理

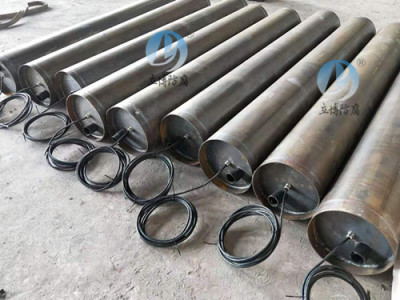

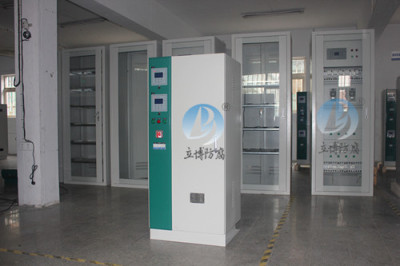

强制电流保护法的主要特点是:适用于长输管线和区域性管网的保护输出电流大，一次性投资相对较小安装工程量较小，可对旧管道补加阴保护运行期间需要人员维护容易实现远程自动化监控强制电流阴保护系统组成阳地床一般分为浅埋阳地床和深井阳地床两种。阴保护控制系统阴保护的控制系统由恒电位仪、控制箱、阳地床、阴通电点组成 * 阳地床通过汇流电缆与恒电位仪阳接点相连。阴通电点设置两根阴电缆和两支电位控制用长寿命固体硫酸铜参比电。
益阳钢管外加电流阴极保护保护原理
在确定阴保护系统的类型时，重要的考虑因素是土壤电阻率和电流要求，需要多少电流来保护石化设施?什么时候才能实现保护?当参比电尽可能靠近电解质/结构界面时，相对于铜-铜硫酸盐参比电的“电位”为0.850V或更负时，钢或铁的腐蚀就停止了。这种潜在的测量对于确定石油储罐设备的腐蚀控制是重要的。测量的实际上是金属和电解液界面的电压降。当使用0.850V或更负的要求进行腐蚀防护测量时，考虑结构/电解质边界以外的电压下降，以正确解释这个更高(更负)的读数。因为参比电与电解液中的槽或管道相邻。在评估该读数时，应考虑影响电压降的场地土壤电阻率。
