荥阳成套镁合金牺牲阳极生产厂家
镁合金部件的表面处理一般是为了提高材料的耐蚀性和改良它们的外观。我们根据合金成分、外观要求、使用条件和加工方法的不同，表面处理和表面防护的方法也大不一样。
我们在挑选良好的装饰体系和适合的表面处理会涉及很多的因素。一般除了普通的装饰要求和腐蚀防护以外，选择因素还包括了特殊的要求和装饰的成本，比如说表面的耐磨性和导电性。在盐雾环境里，不同的金属接触的电偶腐蚀是镁材料首要解决的问题。在这样的情况下，涂层只是起到辅助的作用，抗电偶腐蚀最重要的考虑因素是连接的合理设计以及不同金属之间相容性的选择。
通常镁合金阳极的使用环境有以下几点:1.油浸环境；2.室内大气，控制湿度的变化；3.室内大气，不控制湿度的变化；4.户外气候，乡村大气；5.户外气候，沿海大气；6.海水喷雾或者直接盐雾。
在上面的几个环境中，镁和镁合金阳极都会因为自然氧化而形成一层膜，而这种膜在某些环境中就会有非常好的保护性能。在很多其他的应用条件下，就需要另外进行保护或者装饰来满足这些使用条件。
作为镁合金阳极所用的涂层类型以及用途有:1.阳极化膜:提高材料的耐磨性或者作为高级的油漆底层；2.化学转化膜:进行短期保护或者做为油漆底层；3.油封和涂蜡:进行短期保护；4.油漆或粉末涂料:为了防止腐蚀或改善材料外观；5.金属镀层:作为外观装饰，表面导电，具有可焊性，或者防止腐蚀。
这些涂层的性能和成本的选择范围很大。化学转化膜只能在室内有保护作用。阳极化膜具有多孔性，只有经过树脂或者油漆的封孔处理，才能在严重环境下进行使用。而金属的镀层价格比较贵，只能在特定的应用中使用。

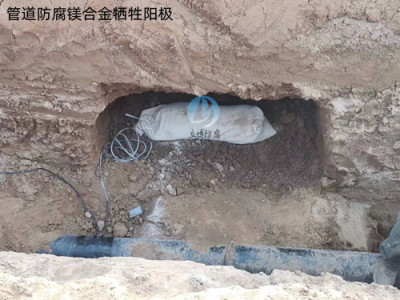

镁合金牺牲阳的基本特点包括:镁阳的电电位较负，驱动电压高，可用于电阻率较高的土壤和淡水环境中;镁表面形成有效的保护膜，可持续放电;镁是人体的元素，对人体副作用，健康;镁阳热稳定性好，高温环境可稳定工作。镁基牺牲阳有纯镁、Mg-Mn系合金和Mg-Al-Zn-Mn系合金等三类,其共同的特点是密度小、理论电容量大、电位负、化率低,对钢铁的驱动电压很大(>0.6V)，适用于电阻率较高的土壤和淡水中金属构件的保护。但不足之处是它们的电流效率都不高,通常只有50%左右，比锌合金和铝合金牺牲阳的电流效率要低得多。在镁中加入适量A1、Zn和Mn等元素组成合金,可使镁阳的电化学性能得到改善。
荥阳成套镁合金牺牲阳极生产厂家
纯净化。降低有害杂质元素如Fe、Ni含量，使镁合金高纯化；合金化。向镁合金中添加能提高其耐蚀性的合金元素如Al、Zn、Mn、RE等；后加工处理。采用合理的加工工艺如塑性变形、热处理，以得到理想的显微组织；表面改性。通过化学或电化学方法，在镁合金表面制备一层或多层保护膜。其中，化学转化处理是目前镁合金常用的表面处理工艺之一，通过化学或电化学处理方法，可以在镁合金表面形成一层由氧化物、铬化物、磷化物或其他一些化合物组成的具有良好附着力的难溶膜层。这层膜与基体具有良好的结合力，阻止腐蚀介质对基体的侵蚀。与阳氧化膜相比，化学转化膜较薄，硬度和耐磨性都较低。化学转化膜工艺不使用电能，需用的设备简单，投资少，容易操作，成本低。只要是转化液可以到达的表面，够获得厚度均匀的转化膜。化学转化膜一般作为涂装的底层，以增强涂装的附着性。对于形成复杂，表面积大，使用环境不太严苛的场合，尤其适于采用化学转化工艺。目前常用的镁合金化学转化工艺主要:有铬酸盐转化膜、锡酸盐转化膜、稀土转化膜以及磷酸盐转化膜(包括锰系、锌系磷化膜、锌钙系磷化膜)等。
荥阳成套镁合金牺牲阳极生产厂家
不应该在阳上涂漆，因为这将阻止它们腐蚀。不应该混合使用不同类型的阳，比如在你的船上同时使用锌和镁阳。由于每种金属在电偶序上的序列不同，其中一种阳会充当阴。应用环境对牺牲阳的性能有很大影响，如锌合金牺牲阳不能应用到环境温度高子49℃的环境;铝合金牺牲阳不能应用于氯离子含量低于海水中氯离子含量12%的环境，即土壤环境不能使用铝合金牺牲阳:镁合金牺牲阳的电容量受表面电流密度影响，当镁合金牺牲阳输出电流小、表面电流密度低时，其电流效率会远远低于50%，因此，并不是安装的阳越多，使用寿命越长。镁合金牺牲阳的使用寿命很难超过20年，锌合金牺牲阳电流效率不受其输出电流密度影响，使用寿命可以是很多年。
荥阳成套镁合金牺牲阳极生产厂家
