和田镯式镁合金牺牲阳极价格
镁合金牺牲阳极种类:
普通镁合金牺牲阳极；高电位镁合金牺牲阳极；镯式镁合金牺牲阳极；带状镁合金牺牲阳极
镁阳极材料中的镁带牺牲阳极的形状扁平，易于弯曲，长度也可以自由调节，防腐性能好，不需要外加直流电源，安装之后便可自动运行，不需要维护，占地面积较小，工程施工费用也比较低，并且重要的是与外界环境不会发生任何干扰。
镁带牺牲阳极和锌带牺牲阳极一样，均可适用于高电阻环境、套管内的管道保护、储罐及管网的保护、管道的临时阴极保护和防强电干扰的接地栅等等。
带状阳极形状扁平，长度调节易于弯曲的这些特性，可以使其在阴极保护工程中有独特的应用，特别是在长输管道、穿越管道、大型管道穿越管段、大型的储藏罐底、防雷击用的接地网以及复合阳极中的短期阳极等等。镁带则主要适用于被保护体盘绕、施工空间狭窄的表面，和高电阻率土壤中以及淡水介质中等

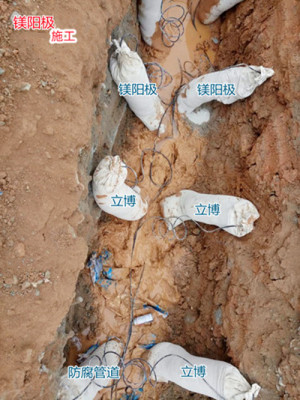

阳地床和管道之间不允许金属物体，应该避开交流电干扰的地方。开挖注意事项:开挖深度:一般大于1米，且不低于管道深度。开挖深度一般根据当地实际情况，把牺牲阳埋设在冰冻线以下，在地下水位低于3米干燥地带，阳埋设深度应该适当加深。阳与管道距离:一般情况距离管道3~5米，至少应该大于0.3米，不能有其他金属物隔开。套装牺牲阳埋设方式套装牺牲阳在管道上的分布宜采用单支或集中成组两种方式。套装牺牲阳埋设有立式或卧式两种.
和田镯式镁合金牺牲阳极价格
中国专利ZL02132772.6公开了一种“镁合金无铬化学转化膜制备方法及所用成膜溶液”，其主要涉及由非晶态锰的氧化物、镁的氟化物或氢氧化物组成的转化膜。中国专利ZL200910191066.2公开了一种“镁合金表面锌钙系磷化溶液及其转化处理工艺”，其涉及加入钙离子细化四水合磷酸锌转化膜晶粒。该技术原理包括四个过程:步，基体Mg的溶解以及氢气的析出；第二步，由于Mg的大量溶解，溶液中Mg2+浓度较高，首先与溶液中的PO43-形成Mg3(PO4)2；第三步，由于表面腐蚀的加剧，在试样表面开始形成Ca3(PO4)2和Zn3(PO4)2的晶核；第四步，形成Zn3(PO4)2晶体。
和田镯式镁合金牺牲阳极价格
在Mg Mn牺牲阳中添加微量的Sr的试验结果表明:(1)Mg-Mn-Sr阳的晶粒尺寸随着Sr含量的增加而减小，随着Mn含量的增加而增大，当Sr含量从0增加到0.30%时合金的晶粒尺寸由900μm减小到80μm,同时晶界析出的MgrzSrz相的量也随之增多。当Sr的加入量较少时，徼量的Sr在晶界上生成少量的MgrySrz相(弱阴相)，能够阻碍阳的晶间腐蚀，提高了阳的电流效率，
和田镯式镁合金牺牲阳极价格
