本溪电厂埋地镁合金牺牲阳极生产厂家
镁合金牺牲阳极适用于地下及淡水中的输油、输气、供排水管线、地下电缆、化工、通讯、港湾、船舶、水库闸门等工程的防腐保护。

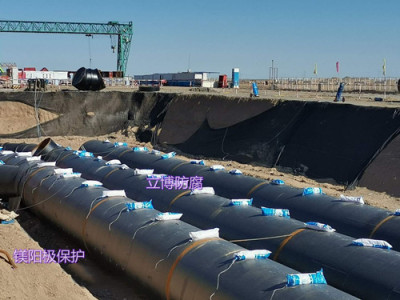

镁阳极:镁合金牺牲阳极的简称，又称镁合金阳极、镁牺牲阳极。用于阴极保护系统，是防止电化学腐蚀的重要设备与材料。因为镁合金阳极的电位高，经常用于埋地构筑物的阴极保护，比如埋地石油输油管道、天然气、煤气输气管线等。
镁合金牺牲阳极采用优质的原材料来生产，阳极电位负，单位质量发生电量大，是理想的牺牲阳极材料。适用于土壤、淡水及海水等介质中的金属构筑物的阴极保护，例如石油燃气管道，储罐，热水交换器，冷凝器等等。
镁合金牺牲阳极具有以下特点:
（1）比重小、电位较负、
（2）对铁的驱动电压高，电流效率低
特别适用于高电阻率介质中。(对于电阻率大于100Ω·m，建议采用带状镁阳极。镁阳极用途:主要用于地下及淡水中的输油、输气,供排水管线、地下电缆、化工、通讯、港湾、船舶、水库闸门等工程的防腐保护。例如石油燃气管道，储罐，热水交换器，冷凝器等。
中国专利ZL201310526609.8公开了一种“一种镁合金表面水热法制备的耐蚀膜层及其制备工艺”，其处理液组分为氢氧化钠、氯化锂、氢氧化锂、硫酸锂和磷酸锂，所述电解液为强碱性，pH值为11-13。其表面膜的成分结构特征为含有Mg(OH)2、Al(OH)3、Zn(OH)2及N、O、Mg、Si、Ca的氧化物。但是，上述这些化学转化处理方法所获得镁合金涂层，均为阴型涂层，即涂层自腐蚀电位都显著高于镁及镁合金基体。
本溪电厂埋地镁合金牺牲阳极生产厂家
Mg-Al-Zn系镁合金牺牲阳Mg-Al-Zn-Mn 阳是常见的镁合金阳材料之一，典型合金有 Mg-3Al-1Zn-Mn，Mg-6Al-3Zn-Mn，Mg-8Al-0.5Zn-0.2Mn 等，其中性能好、应用较广的为Mg-6Al-3Zn-Mn系合金 。Mn在镁合金中能够降低杂质对Mg自腐蚀速度的影响 ，相当于“净化剂”的存在 ，比如微量的Mn可抵消杂质Fe的不良影响，减小镁的负差异效应，使该阳材料具有驱动电压高、表面溶解均匀、电流效率高的特 点，适合于在高电阻的介质中使用。但是，过量的Mn会导致镁合金耐蚀性和塑性的降低 。同时加入Al和Zn元素，则Zn可降低镁的腐蚀速率，Al与Mg形成 Mg17Al12强化相提高合金的强度。但为了获得良好的电化学性能，应严加控制Mg-Al-Zn-Mn系合金中的杂质含量。在相近的合金成分条件下，杂质较少的合金电流效率明显更高。
本溪电厂埋地镁合金牺牲阳极生产厂家

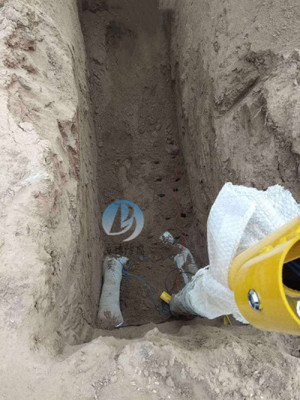

应用镁阳保护的构物主要有埋地长输管道、容器、大型储罐、电缆的金属护套、热交换器、热水器等。虽然海上应用远远少于铝、锌阳，但也有应用在舰船和压载舱等。纯镁电位很负，但自腐蚀严重。通过加入6%的铝和3%的锌，电位会变得较正些，但镁阳的自腐蚀得以降低。加入锌，可以使镁阳自身腐蚀更均匀一些，对其他杂质的影响也敏感。少量的铜、镍、硅、铁将使镁阳电容量降低，电位变正。镍的含量要控制在0.001%以下，铜的含量要控制在0.05%以，可以通过加入0.3%的锰来缓解铁的不利影响。由于锰的加入，铁的允许含量可以达到0.01%。
本溪电厂埋地镁合金牺牲阳极生产厂家
