长沙11kg镁合金牺牲阳极供应厂家

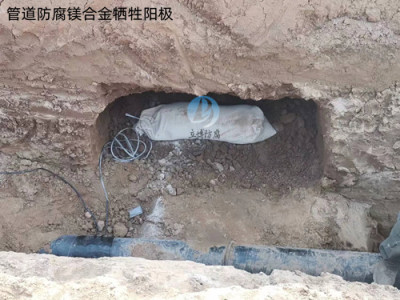

在咸水或者盐水的影响下，使用镁牺牲阳极时，温度最好不要超过30摄氏度，在淡水环境中，温度也不应该超过45摄氏度来使用镁牺牲阳极，所以镁牺牲阳极不适宜在海水中使用，在海水中其腐蚀速度太快，寿命很短。
1、电位足够负，但不宜太负，以免阴极区产生析氢反应；
2、阳极的极化率要小，电位极电流输出要稳定；
3、阳极材料的电容量要大；
4、必须有高的电流效率；
5、溶解均匀。容易脱落；
6、材料价格低廉，来源充分。
7、产生的腐蚀产物应是无毒无害，不污染环境，无公害之虞
当Sr含量较多时，晶界上较多的MgpzSrz相作为镁阳的阴相加大了镁阳的腐蚀，降低了阳的电流效率。(3)当Mg-Mn-Sr阳中的Fe含量为0.0152%时，在阳的晶界附近会生成大量的形状圆整的第二相，能谱分析显示，这种第二相是Mn、Fe、O元素形成的化合物。(4)当Sr含量为0.08%，Mn含量为0.54%时,Mg Mn Sr阳取得佳的电化学性能，其电流效率和开路电位分别为56.38%和-1.704∨sCEε在高纯镁阳中添加一定Sr的试验结果表明:
长沙11kg镁合金牺牲阳极供应厂家
Mg-Al-Zn系镁合金牺牲阳Mg-Al-Zn-Mn 阳是常见的镁合金阳材料之一，典型合金有 Mg-3Al-1Zn-Mn，Mg-6Al-3Zn-Mn，Mg-8Al-0.5Zn-0.2Mn 等，其中性能好、应用较广的为Mg-6Al-3Zn-Mn系合金 。Mn在镁合金中能够降低杂质对Mg自腐蚀速度的影响 ，相当于“净化剂”的存在 ，比如微量的Mn可抵消杂质Fe的不良影响，减小镁的负差异效应，使该阳材料具有驱动电压高、表面溶解均匀、电流效率高的特 点，适合于在高电阻的介质中使用。但是，过量的Mn会导致镁合金耐蚀性和塑性的降低 。同时加入Al和Zn元素，则Zn可降低镁的腐蚀速率，Al与Mg形成 Mg17Al12强化相提高合金的强度。但为了获得良好的电化学性能，应严加控制Mg-Al-Zn-Mn系合金中的杂质含量。在相近的合金成分条件下，杂质较少的合金电流效率明显更高。
长沙11kg镁合金牺牲阳极供应厂家
镁是典型的轻金属，原子序数12，相对原子质量24.31，密度1.74g/cm，化合价2，熔点651℃.镁的标准电电位-2.37（SHE）。镁的特点是:密度小具有较高的化学活泼性；电电位很负；化率低；驱动电位大，对铁的驱动电位可达0.6V以上；理论电容量大。在镁阳表面不易形成屏蔽性保护膜。镁和镁合金系列牺牲阳，电流效率很低一般只有50%左右。在镁表面易形成较为强烈的腐蚀原电池作用，导致自溶解速率较大。此外，这种材料如遇碰撞易产生火花等特点，也限制了它在高区性能区域的应用，例如:油轮、敏感的易燃易爆区等特定场所。
长沙11kg镁合金牺牲阳极供应厂家
