烟台船舶外部的外加电流阴极保护保护原理
外加电流阴极保护是防止地下金属结构如管道、储罐等腐蚀的有效方法。辅助阳极是外加电流系统中的重要组成部分，起作用是将保护电流经过介质传递到保护结构物表面上。地下结构物外加电流阴极保护用阳极通常并不直接埋在土壤中，而是在阳极周围填充碳质回填料而构成阳极地床。碳质回填料通常包括冶金焦炭、和石墨颗粒等。回填料的作用是降低阳极地床的接地电阻，延长阳极寿命。
针对阳极的工作环境，结合实际工程的要求，理想的埋地用辅助阳极应当具备如下性能:
a、良好的导电性能，工作电流密度大，极化小；
b、在苛刻的环境中，有良好的化学和电化学稳定性，消耗率低，寿命长；
c、机械性能好，不易损坏，便于加工制造，运输和安装；
d、综合保护费用低。

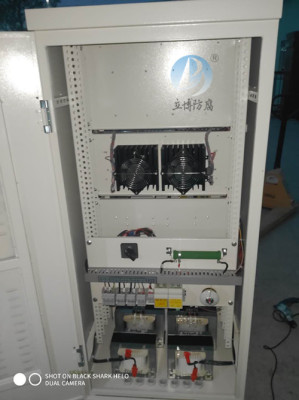

恒电位仪本身就是一台整流器下的一个分支，具有恒电位，恒电流功能。恒电位指的是，将参比电反馈作为恒定标准，来控制整理器的输出。如果一旦恒电位出现问题，比如说干扰，参比电损坏等，这时恒电位仪怎么工作呢?这时需要恒电流功能，恒定电流输出，也就是说，电流输出不变，电压变化。外加电流阴保护系统的设计通常基于新结构或现有结构的实际情况，在参数选择和设计计算中，只要与管道本身的参数一致，设计通常是成功。随着时间的延长，结构上的防腐层逐渐老化，损伤扩大，这增加了所需的阴保护电流，降低了有效保护范围。
烟台船舶外部的外加电流阴极保护保护原理
船用辅助阳的安装方式有两种，一种是附着式，另一种是凹式。附着式的优点是目前分散性比较好，缺点是容易损坏。凹型的优点是阳不易损坏，但分散能力不如附着式。凹阳主要用于破冰船等高负荷船舶，并安装在船首。参比电的纵向排列取决于参比电的数量。如果整艘船只有两个参比电，一个在船头，一个在船尾或船中部，好将左右两边分开。如果安装一个以上的参比电，可以配置船首、中部和船尾，配置左舷和右舷。参比电布置在两个辅助阳中间或离阳远的地方，即安装在电位大的地方。对于大型船舶，离阳至少15-20米，而对于小型船舶，距离可以按比例缩小。参比电应与辅助阳垂直布置在同一水平面上。
烟台船舶外部的外加电流阴极保护保护原理

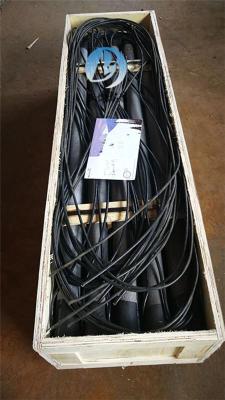

石墨阳:它是由碳素在高温加热后形成的晶体材料，通常用石蜡、亚麻油或树脂进行浸渍处理，以减少电解质的渗入，增加机械强度。高硅铸铁阳:它具有良好的导电性能，除用于焦炭地床中以外，高硅铸铁阳有时也可直接埋在低电阻率土壤中。铂阳:铂阳是在钛、铌、钽等贵金属基体上凃覆一薄层铂而构成的复合阳。铂阳的特点是工作电流密度大，消耗速率小，重量轻，已在海水、淡水阴保护中得到广泛应用。聚合物柔性阳:聚合物阳是在铜芯上包覆导电聚合物而构成的连续性阳，也称柔性阳或缆型阳。铜芯起导电的作用，而导电聚合物则参与电化学反应。聚合物阳安装简便，适合裸管或涂层严重破坏的管道、受屏蔽的复杂官网区的保护以及高电阻率的土壤中。但注意不能过度弯曲。
烟台船舶外部的外加电流阴极保护保护原理
