常德船体外加电流阴极保护保护原理
外加电流阴极保护法是电化学保护法的一种，是通过外加电流电源及辅助阳极，迫使电子从土壤流向被保护金属，使保护金属结构电位高于周围环境来进行保护。
组成:
外加电流阴极保护系统由以下几部分组成:辅助阳极、测试桩、直流电源、辅助材料、参比电极和导线。
用途:
主要用于保护大型或者处于高土壤电阻率土壤中的金属结构，如:长输埋地管道，大型罐群等。
施工安装要求:

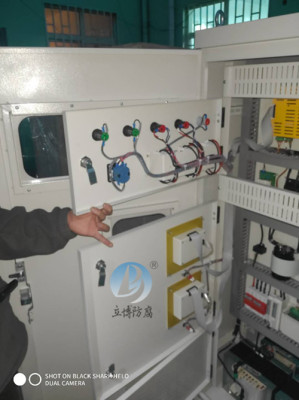

1.阴极保护整流器或其他电源的安装方式应使其损坏或认为破坏的可能性最小。
2.与整流器相连的导线应遵循地方和国家电器规程，与所用的供电电源要求一致。应在交流回路中提供外部断路开关。整流器外壳应可靠接地。
3.所有电缆均应仔细检查，检测其绝缘缺陷，应小心进行以防损伤电缆的绝缘，电缆绝缘的缺陷必须进行修补。
4.阳极填充料应与技术规格书一致。
在确定阴保护系统的类型时，重要的考虑因素是土壤电阻率和电流要求，需要多少电流来保护石化设施?什么时候才能实现保护?当参比电尽可能靠近电解质/结构界面时，相对于铜-铜硫酸盐参比电的“电位”为0.850V或更负时，钢或铁的腐蚀就停止了。这种潜在的测量对于确定石油储罐设备的腐蚀控制是重要的。测量的实际上是金属和电解液界面的电压降。当使用0.850V或更负的要求进行腐蚀防护测量时，考虑结构/电解质边界以外的电压下降，以正确解释这个更高(更负)的读数。因为参比电与电解液中的槽或管道相邻。在评估该读数时，应考虑影响电压降的场地土壤电阻率。
常德船体外加电流阴极保护保护原理
阴保护缘与电连接系统为保障阴保护电流不泄漏到非保护的金属部分，在长输管道两端设置缘接头。套管中管道的阴保护当管道穿越公路、铁路时，需要加钢质套管。为了套管中管道在设计寿命年限之内不受腐蚀，采用镯式锌阳或锌带进行阴保护。一般来说，外加电流阴保护的设计都是基于新结构或现有结构的实际情况的。在参数选择、设计计算中只要与管道本身参数相符合，其设计往往是成功的。随着时间年限的延长，结构物上的防腐层逐渐老化，破损增多，使所需阴保护电流增大有效保护范围缩小。因此设计中应对阴保护所需电流密度的变化做充分的考虑，通常办法是对结构物保护范围留有一定的余量。
常德船体外加电流阴极保护保护原理
网状阳是混合金属氧化物带状阳与钛金属连接片垂直铺设、交叉点焊接组成的外加电流阴保护辅助阳，该阳埋在储罐基础中，为储罐底板提供保护电流。辅助阳在外加电流阴保护系统中的作用安装的时候要将参比电放置在两支阳之间，位置要竟可能的靠近储罐底板。因为参比电需要靠近储罐，所以也好做好防与储罐壁短路的情况，因此锌参比电需要采用必要的防短路措施。参比电的引线要引出储罐外的时候，可以从储罐的上面引出，或者使用参比电的引线导管输到储罐外面。阴保护检测的规定，在储罐内壁的阴保护中，如果要测量阴保护的电位，是可以通过在阴保护系统中安装参比电来完成的。储罐内壁阴保护中需要安装参比电的时候，大部分都会采用纯锌参比电。
