温州长输管道外加电流阴极保护保护原理
外加电流阴极保护，又称为强制电流阴极保护。外加电流阴极保护是通过外部电源来改变周围环境的电位，使得需要保护的设备的电位一直处在低于周围环境的状态下，从而成为整个环境中的阴极，这样需要保护的设备就不会因为失去电子而发生腐蚀了。这种强制外加电流的阴极保护系统是由整流电源、阳极地床、参比电极、连接电缆组成的，主要用在大型设备的阴极保护或者土壤电阻率比较高的环境中的设备的阴极保护，比如长距离输油输气等埋在地下的工业管道还有大型的储备石油等工业原料的储罐群都是使用这种外加电流的阴极保护方式。
与牺牲阳法阴保护技术相比，外加电流法阴保护技术的关键区别于利用外部直流电源对被保护金属结构物提供阴保护电流。而牺牲阳法阴保护则是以负电位金属在电偶电池中通过牺牲阳溶解对被保护金属结构物提供阴保护电流。法的一系列特点:它需要一个低电压、大电流、能长期持续供电且能按需调节输出电流的直流电源。由于电源供电的特点，外加电流法阴保护技术适用于需要大保护电流的结构物、大范围区域性实施阴保护的结构物、环境介质电阻率搞得结构物体系。而且阴保护工程越大，防腐蚀的经济效益越大。
温州长输管道外加电流阴极保护保护原理

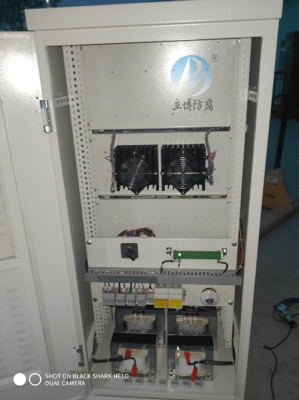

在外加电流阴保护系统中，需要有一个稳定的直流电源，以提供保护电流。目前，广泛使用的有整流器和恒电位仪两种。一般，当被保护的结构物所处的工况条件（如浸水面积、水质等）基本不变或变化很小时，可以采用手动控制的整流器；但当结构物所处的工况条件经常变化时，则应采用自动控制的恒电位仪，以使结构物电位总处在佳保护范围内。在工程中广泛使用的恒电位仪主要有三类:可控硅恒电位仪、磁饱和恒电位仪和晶体管恒电位仪。可控硅恒电位仪功率较大、体积较小，但过载能力不强。磁饱和恒电位仪紧固耐用，过载能力强，但体积比较大，加工工艺也比较复杂。晶体管恒电位仪输出平稳、无噪声、控制精度较高，但线路较复杂。
温州长输管道外加电流阴极保护保护原理
牺牲阳法和外加电流阴保护法各有优缺点，有其各自的应用范围，应根据供电条件、介质电阻率、所需保护电流的大小、运行过程中工艺条件变化情况、寿命要求、结构形状等决定。牺牲阳阴保护法不需外部电源，投产后维护管理工作量小，但在高电阻率环境中不宜使用，同时保护范围和输出电流小且输出电流还不可调;强制电流阴保护法输出电流连续可调，保护范围大，不受土壤电阻率的限制，适用性强，保护装置使用寿命长，但是却需外部电源，投
温州长输管道外加电流阴极保护保护原理
