通辽船舶外部的外加电流阴极保护保护原理
外加电流阴极保护，又称强制电流阴极保护。通过直流电源及辅助阳极，使电子由阳极地床通过介质流向被保护金属，使金属表面阴极电位降到阳极电位，此时，金属表面不再有阴极或阳极，使整个金属成为新电路中的阴极，从而减缓金属的腐蚀。
外加电流的优点有以下几点:
1.需要较大电流的场合，特别是裸露的或涂层较差的结构物的防护。
2.用于水箱里的大型热交换器、油加热器和其他容器的保护。
3.储水罐的内壁和地面上储存罐的外底。
4.地下或水中的基桩或打板桩。

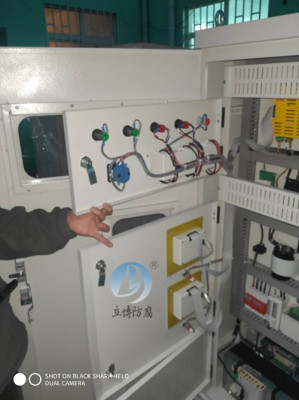

恒电位仪本身就是一台整流器下的一个分支，具有恒电位，恒电流功能。恒电位指的是，将参比电反馈作为恒定标准，来控制整理器的输出。如果一旦恒电位出现问题，比如说干扰，参比电损坏等，这时恒电位仪怎么工作呢?这时需要恒电流功能，恒定电流输出，也就是说，电流输出不变，电压变化。外加电流阴保护系统的设计通常基于新结构或现有结构的实际情况，在参数选择和设计计算中，只要与管道本身的参数一致，设计通常是成功。随着时间的延长，结构上的防腐层逐渐老化，损伤扩大，这增加了所需的阴保护电流，降低了有效保护范围。
通辽船舶外部的外加电流阴极保护保护原理
参比电的作用有两个:一方面用于测量被保护结构物的电位，监测保护效果；另一方面，为自动控制的恒电位仪提供控制信号，以调节输出电流，使结构物总处于良好的保护状态。在工程中，常用的参比电有铜/饱和硫酸铜、银/卤化银及锌参比电等，这些参比电各具特点，适用于不同的场合。测试桩是一种专门用于管道阴保护配以电位测试探头对保护管道进行测试的附属设备。主要用于阴保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。
通辽船舶外部的外加电流阴极保护保护原理
阴保护检测系统阴保护检测系统由恒电位仪和管线测试桩组成，恒电位仪可以自动测量通电点的电位、恒电位耐丛仪的工作电位和输出电流；管线测试桩可检测管道的保护电位和牺牲阳的工作电位、输出电流、开路电位。阴保护排流系统杂散电流干扰强烈的地区的管道应采取排流保护。在长输管道与高压输电线路平行段或者与电气化铁路交叉平行段根据杂散电流影响的大小设置排流阳组。按照阴保护设计规范的要求，如果管道的施工期超过6个月，此管道应该设置临时阴保护系统，来避免外加电流阴保护系统投用前管道受到土壤的腐蚀。
通辽船舶外部的外加电流阴极保护保护原理
