湖南长输管道镁合金牺牲阳极价格
镁合金部件的表面处理一般是为了提高材料的耐蚀性和改良它们的外观。我们根据合金成分、外观要求、使用条件和加工方法的不同，表面处理和表面防护的方法也大不一样。
我们在挑选良好的装饰体系和适合的表面处理会涉及很多的因素。一般除了普通的装饰要求和腐蚀防护以外，选择因素还包括了特殊的要求和装饰的成本，比如说表面的耐磨性和导电性。在盐雾环境里，不同的金属接触的电偶腐蚀是镁材料首要解决的问题。在这样的情况下，涂层只是起到辅助的作用，抗电偶腐蚀最重要的考虑因素是连接的合理设计以及不同金属之间相容性的选择。
通常镁合金阳极的使用环境有以下几点:1.油浸环境；2.室内大气，控制湿度的变化；3.室内大气，不控制湿度的变化；4.户外气候，乡村大气；5.户外气候，沿海大气；6.海水喷雾或者直接盐雾。
在上面的几个环境中，镁和镁合金阳极都会因为自然氧化而形成一层膜，而这种膜在某些环境中就会有非常好的保护性能。在很多其他的应用条件下，就需要另外进行保护或者装饰来满足这些使用条件。
作为镁合金阳极所用的涂层类型以及用途有:1.阳极化膜:提高材料的耐磨性或者作为高级的油漆底层；2.化学转化膜:进行短期保护或者做为油漆底层；3.油封和涂蜡:进行短期保护；4.油漆或粉末涂料:为了防止腐蚀或改善材料外观；5.金属镀层:作为外观装饰，表面导电，具有可焊性，或者防止腐蚀。
这些涂层的性能和成本的选择范围很大。化学转化膜只能在室内有保护作用。阳极化膜具有多孔性，只有经过树脂或者油漆的封孔处理，才能在严重环境下进行使用。而金属的镀层价格比较贵，只能在特定的应用中使用。

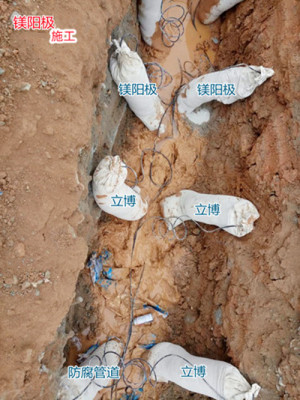

应用镁阳保护的构物主要有埋地长输管道、容器、大型储罐、电缆的金属护套、热交换器、热水器等。虽然海上应用远远少于铝、锌阳，但也有应用在舰船和压载舱等。纯镁电位很负，但自腐蚀严重。通过加入6%的铝和3%的锌，电位会变得较正些，但镁阳的自腐蚀得以降低。加入锌，可以使镁阳自身腐蚀更均匀一些，对其他杂质的影响也敏感。少量的铜、镍、硅、铁将使镁阳电容量降低，电位变正。镍的含量要控制在0.001%以下，铜的含量要控制在0.05%以，可以通过加入0.3%的锰来缓解铁的不利影响。由于锰的加入，铁的允许含量可以达到0.01%。
湖南长输管道镁合金牺牲阳极价格
当Sr含量较多时，晶界上较多的MgpzSrz相作为镁阳的阴相加大了镁阳的腐蚀，降低了阳的电流效率。(3)当Mg-Mn-Sr阳中的Fe含量为0.0152%时，在阳的晶界附近会生成大量的形状圆整的第二相，能谱分析显示，这种第二相是Mn、Fe、O元素形成的化合物。(4)当Sr含量为0.08%，Mn含量为0.54%时,Mg Mn Sr阳取得佳的电化学性能，其电流效率和开路电位分别为56.38%和-1.704∨sCEε在高纯镁阳中添加一定Sr的试验结果表明:
湖南长输管道镁合金牺牲阳极价格
中国专利ZL02132772.6公开了一种“镁合金无铬化学转化膜制备方法及所用成膜溶液”，其主要涉及由非晶态锰的氧化物、镁的氟化物或氢氧化物组成的转化膜。中国专利ZL200910191066.2公开了一种“镁合金表面锌钙系磷化溶液及其转化处理工艺”，其涉及加入钙离子细化四水合磷酸锌转化膜晶粒。该技术原理包括四个过程:步，基体Mg的溶解以及氢气的析出；第二步，由于Mg的大量溶解，溶液中Mg2+浓度较高，首先与溶液中的PO43-形成Mg3(PO4)2；第三步，由于表面腐蚀的加剧，在试样表面开始形成Ca3(PO4)2和Zn3(PO4)2的晶核；第四步，形成Zn3(PO4)2晶体。
湖南长输管道镁合金牺牲阳极价格
