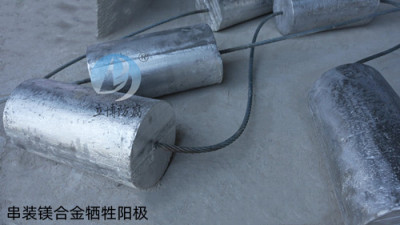

荆州4kg镁合金牺牲阳极价格
在咸水或者盐水的影响下,使用镁牺牲阳极时,温度最好不要超过30摄氏度,在淡水环境中,温度也不应该超过45摄氏度来使用镁牺牲阳极,所以镁牺牲阳极不适宜在海水中使用,在海水中其腐蚀速度太快,寿命很短。
1、电位足够负,但不宜太负,以免阴极区产生析氢反应;
2、阳极的极化率要小,电位极电流输出要稳定;
3、阳极材料的电容量要大;
4、必须有高的电流效率;
5、溶解均匀。容易脱落;
6、材料价格低廉,来源充分。
7、产生的腐蚀产物应是无毒无害,不污染环境,无公害之虞
牺牲阳阴保护的原理是利用不同金属的电位差异,为受保护的金属提供电位,使被保护金属整体处于电子过剩的状态,金属表面各点电位降低到同一负电位,使金属表面各点之间有电位差,有电子的流动,金属原子失去电子而变成离子溶入溶液。达到减缓腐蚀的目的。由于在实现阴保护过程中,较活泼的金属被腐蚀,所以,被称为牺牲阳阴保护。该方式简便易行,不需要外加电源,很少产生腐蚀干扰,广泛应用于保护小型或处于低土壤电阻率环境下的金属结构。对于埋地结构众多,且复杂的区域,采用外加电流阴保护而又不对与其相近的结构物产生干扰是困难的。对于这种环境下的结构,牺牲阳法则是比较经济的选择。
荆州4kg镁合金牺牲阳极价格
添加0.16%Sr的Mg-Sr阳,有着较好的电化学性能,电流效率能够达到53.56%,开路电位达到了1.698∨scE:Sr含量再增加,Mg-Sr阳的电流效率降低,其开路电位正移。Sr能够和Mg、Fe形成弱阴化合物,降低了Fe的危害。上述三项试验结果显示,在Mg-Mn阳中添加少量Sr来改善阳腐蚀形貌的试验(当Sr含量为0.08‰,Mn含量为0.54%时),阳取得佳的电化学性能,其电流效率和开路电位分别为56.38%和-1.704VsCE·
荆州4kg镁合金牺牲阳极价格
在Mg Mn牺牲阳中添加微量的Sr的试验结果表明:(1)Mg-Mn-Sr阳的晶粒尺寸随着Sr含量的增加而减小,随着Mn含量的增加而增大,当Sr含量从0增加到0.30%时合金的晶粒尺寸由900μm减小到80μm,同时晶界析出的MgrzSrz相的量也随之增多。当Sr的加入量较少时,徼量的Sr在晶界上生成少量的MgrySrz相(弱阴相),能够阻碍阳的晶间腐蚀,提高了阳的电流效率,
荆州4kg镁合金牺牲阳极价格
