潍坊储罐外加电流阴极保护保护原理
阴极保护标准
为了实现足够的阴极保护,受保护结构的电位必须极化到一定的值,通常采用参比电极来测量极化电位。例如铜/硫酸铜电极(CSE)就是土壤和淡水中最常用的参比电极。
目前有两种类型的阴极保护评估标准。根据情况,一般可以使用其中任何一种,尽管在许多情况下,第一种被认为是更加优越的。
1.电位标准
施加阴极保护时被保护结构物的电位至少达到-850毫伏(mV)或更负(相对于铜/硫酸铜参比电极)。
2.极化转变标准
在构筑物表面与接触电解质的稳定参比电极之间的阴极极化值最小为100mV(相对于铜/硫酸铜参比电极)。
注:这些判据标准主要适用于碳钢材料,不同类型的金属材料标准可能有所不同。

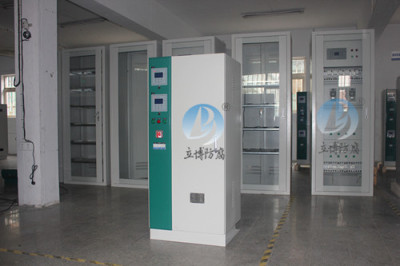

在外加电流阴保护系统中,需要有一个稳定的直流电源,以提供保护电流。目前,广泛使用的有整流器和恒电位仪两种。一般,当被保护的结构物所处的工况条件(如浸水面积、水质等)基本不变或变化很小时,可以采用手动控制的整流器;但当结构物所处的工况条件经常变化时,则应采用自动控制的恒电位仪,以使结构物电位总处在佳保护范围内。在工程中广泛使用的恒电位仪主要有三类:可控硅恒电位仪、磁饱和恒电位仪和晶体管恒电位仪。可控硅恒电位仪功率较大、体积较小,但过载能力不强。磁饱和恒电位仪紧固耐用,过载能力强,但体积比较大,加工工艺也比较复杂。晶体管恒电位仪输出平稳、无噪声、控制精度较高,但线路较复杂。
潍坊储罐外加电流阴极保护保护原理
牺牲阳的阴保护该方法是将电位更负的金属与被保护金属连接,并处于同一电解质中,使该金属上的电子转移到被保护金属上去,使整个被保护金属处于一个较负的相同的电位下。目前,电化学保护发出应用除海水或河道中钢铁设备的保护外,还应用于电缆、石油管道、地下设备和化工设备等的腐蚀。牺牲阳埋设有立式和卧式两种,埋设位置分轴向和径向,其在管道的分布宜采用单支或集中成组两种方式。阳与管道的距离,一般情况下阳埋设位置应距管道3~5m,小不宜小于0.3m,成组埋设时,阳间距以2~3m为宜。
潍坊储罐外加电流阴极保护保护原理
对于大型船舶,保护电流比较大。在这种情况下,两套独立的保护系统可以安装在船的中部,或靠近船的头部和尾部。恒电位仪可以安装在机舱的主控制室或其附近。在安装恒电位仪时,应注意阴接地和基准电的零接地不应在同一点,并应间隔一定距离。恒电位仪的负应接在船体上,正应接在与船体缘的辅助阳上,不得倒转。辅助阳一般对称布置在右舷上。一般4-6艘为宜,超大型船舶数量可适当增加,但不超过10艘。确定阳数量后,即可确定阳规格。艉部安装的辅助阳多为长条形,艏部多为圆盘形。辅助阳的垂直布置为从重水线到船底中线的弧长1 / 3左右,但小于轻水线0.5m以下。
潍坊储罐外加电流阴极保护保护原理
