天水钢板外加电流阴极保护保护原理
外加电流阴极保护法是电化学保护法的一种,是通过外加电流电源及辅助阳极,迫使电子从土壤流向被保护金属,使保护金属结构电位高于周围环境来进行保护。
组成:
外加电流阴极保护系统由以下几部分组成:辅助阳极、测试桩、直流电源、辅助材料、参比电极和导线。
用途:
主要用于保护大型或者处于高土壤电阻率土壤中的金属结构,如:长输埋地管道,大型罐群等。
施工安装要求:

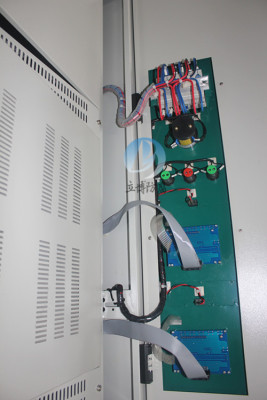

1.阴极保护整流器或其他电源的安装方式应使其损坏或认为破坏的可能性最小。
2.与整流器相连的导线应遵循地方和国家电器规程,与所用的供电电源要求一致。应在交流回路中提供外部断路开关。整流器外壳应可靠接地。
3.所有电缆均应仔细检查,检测其绝缘缺陷,应小心进行以防损伤电缆的绝缘,电缆绝缘的缺陷必须进行修补。
4.阳极填充料应与技术规格书一致。
阴保护缘与电连接系统为保障阴保护电流不泄漏到非保护的金属部分,在长输管道两端设置缘接头。套管中管道的阴保护当管道穿越公路、铁路时,需要加钢质套管。为了套管中管道在设计寿命年限之内不受腐蚀,采用镯式锌阳或锌带进行阴保护。一般来说,外加电流阴保护的设计都是基于新结构或现有结构的实际情况的。在参数选择、设计计算中只要与管道本身参数相符合,其设计往往是成功的。随着时间年限的延长,结构物上的防腐层逐渐老化,破损增多,使所需阴保护电流增大有效保护范围缩小。因此设计中应对阴保护所需电流密度的变化做充分的考虑,通常办法是对结构物保护范围留有一定的余量。
天水钢板外加电流阴极保护保护原理
辅助阳的选择与计算阳位置的选择与考虑因素由于阳位置的选择直接关系着阴保护的效果,所以辅助阳在阴保护系统中的作用是毋庸置疑的。通常情况下,管道干线阴保护只有一组阳地床,且它与管道的垂直距离都在数百米以上,同时与管道之间也没有屏蔽物体。因站区内保护体较多,分布范围较小,使区域性的阴保护较为复杂的,若要减少被保护体之间的相互屏蔽,使被保护体的电位能够均匀分布,就设多组阳,而阳的位置重要性也凸显出来。在已经运行的站区阴保护系统中,曾有过因选位存在无法克服的问题,令有的阳床至今未能投入运行。因此,在设计过程中,不仅要考虑保护体间的屏蔽及电位均衡问题,而且还应考虑保护体的缘情况,应进行模拟实验后,通过计算来确定辅助阳的位置。
天水钢板外加电流阴极保护保护原理
另一种考虑电压降的方法是在整流器关闭时进行的测量。这就是所谓的“瞬时闭路电位”。如果该读数高于0.850V或负值更大,则系统对结构提供阴保护。如果读数小于0.850V,并不一定意味着系统没有提供阴保护。如果,在关闭整流器一段时间后,电位测量从瞬间关闭电位衰减超过0.100V,阴保护系统仍然提供的保护。这种衰减称为化衰减。参考美国腐蚀工程师协会对设备的阴保护和阴保护测试的推荐做法(NACE RP 0285-95)。
