福州管道外加电流阴极保护保护原理
外加电流阴极保护法是电化学保护法的一种，是通过外加电流电源及辅助阳极，迫使电子从土壤流向被保护金属，使保护金属结构电位高于周围环境来进行保护。
组成:
外加电流阴极保护系统由以下几部分组成:辅助阳极、测试桩、直流电源、辅助材料、参比电极和导线。
用途:
主要用于保护大型或者处于高土壤电阻率土壤中的金属结构，如:长输埋地管道，大型罐群等。
施工安装要求:

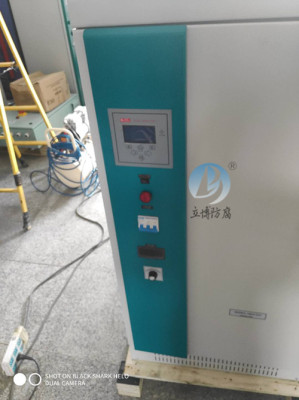

1.阴极保护整流器或其他电源的安装方式应使其损坏或认为破坏的可能性最小。
2.与整流器相连的导线应遵循地方和国家电器规程，与所用的供电电源要求一致。应在交流回路中提供外部断路开关。整流器外壳应可靠接地。
3.所有电缆均应仔细检查，检测其绝缘缺陷，应小心进行以防损伤电缆的绝缘，电缆绝缘的缺陷必须进行修补。

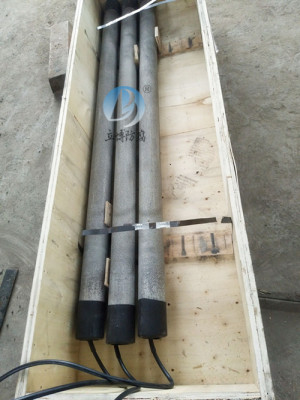

4.阳极填充料应与技术规格书一致。
参比电的作用有两个:一方面用于测量被保护结构物的电位，监测保护效果；另一方面，为自动控制的恒电位仪提供控制信号，以调节输出电流，使结构物总处于良好的保护状态。在工程中，常用的参比电有铜/饱和硫酸铜、银/卤化银及锌参比电等，这些参比电各具特点，适用于不同的场合。测试桩是一种专门用于管道阴保护配以电位测试探头对保护管道进行测试的附属设备。主要用于阴保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。
福州管道外加电流阴极保护保护原理
牺牲阳的阴保护该方法是将电位更负的金属与被保护金属连接，并处于同一电解质中，使该金属上的电子转移到被保护金属上去，使整个被保护金属处于一个较负的相同的电位下。目前，电化学保护发出应用除海水或河道中钢铁设备的保护外，还应用于电缆、石油管道、地下设备和化工设备等的腐蚀。牺牲阳埋设有立式和卧式两种，埋设位置分轴向和径向，其在管道的分布宜采用单支或集中成组两种方式。阳与管道的距离，一般情况下阳埋设位置应距管道3～5ｍ，小不宜小于0.3ｍ，成组埋设时，阳间距以2～3ｍ为宜。
福州管道外加电流阴极保护保护原理
外加电流阴保护系统组成:工作回路:由辅助阳、阳电缆、恒电位仪、负电缆、钢桩及海水组成。是整个外加流电阴保护的工作主体，其是否工作正常为整个保护系统正常运行的关键。测量回路:由参比电、测量电、恒电位仪、参比电负电缆、钢及海水组成，可通过测量回路评价工作回路是否正常。工作回路:由辅助阳、阳电缆、直流电源变压整流器、负电缆、钢桩及海水组成。是整个外加流电阴保护的工作主体，其是否工作正常为整个保护系统正常运行的关键。
