外加电流阴极保护系统的施工应按照设计施工图、仪器设备使用说明书或安装规格书的要求执行，并应满足本规范的相关规定。
外加电流保护的施工安装规定
1.阴极保护整流器或其他电源的安装方式应使其损坏或认为破坏的可能性最小。
2.与整流器相连的导线应遵循地方和国家电器规程，与所用的供电电源要求一致。应在交流回路中提供外部断路开关。整流器外壳应可靠接地。
3.所有电缆均应仔细检查，检测其绝缘缺陷，应小心进行以防损伤电缆的绝缘，电缆绝缘的缺陷必须进行修补。

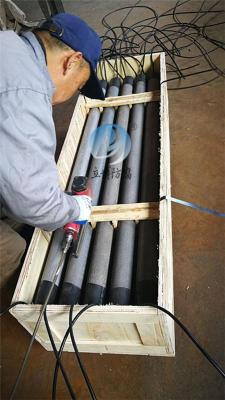

4.阳极填充料应与技术规格书一致。
测量回路:由参比电、测量电缆、恒电位仪、参比电负电缆、钢桩及海水组成，可通过测量回路评价工作回路是否正常。可随外界条件引起的变化自动调节电流，使被保护部分的电位控制在佳保护电位范围内，减轻舵和推进器电化学腐蚀。延长坞修周期，提高航运效率。辅助阳排流量和作用半径大，可以保护结构复杂、面积较大的设备及港口建筑物。抑制或降低了船体表面粗糙度，降低燃料消耗。适用于各种大小船舶。
宜宾管道外加电流阴极保护材料

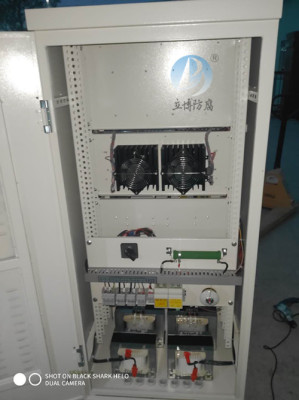

外加直流电源防腐系统主要有以下三个部分:阳:阳和电源及被保护的船体在海水中构成闭合回路。阳把保护电流通过海水介质传导到被保护的船体。参比:既能测量船体保护程度，也是自控恒电位仪的信号源，以自动调节保护电流的大小。恒电位仪:恒电位仪是低压大电流的直流电源。实际上是一个能自动调节的整流器。由船上供给交 流电，输出18伏的直流电，它能自动调节所需的保护电流大小。外加直流电源防腐系统安装位置:
宜宾管道外加电流阴极保护材料
小保护电位:一般认为，金属在电解质溶液中，计划电位达到阳区的开路电位，就能够达到保护。大保护电位:保护电位不是越低越好，是有限度的，所以将电位控制在比析出氢气电位稍高的电位支，此点位成为大保护电位。-0.85~-1.2v之间。小保护电流密度:使金属腐蚀下降到程度或停止时所需要的保护电流密度，称为小保护电流密度，统称为10----30Ma/m2瞬间断电电位:在切断被保护结构的外加电源或牺牲阳0.2~0.5秒钟内读取的结构对地电位。
