阴极保护标准
为了实现足够的阴极保护，受保护结构的电位必须极化到一定的值，通常采用参比电极来测量极化电位。例如铜/硫酸铜电极（CSE）就是土壤和淡水中最常用的参比电极。
目前有两种类型的阴极保护评估标准。根据情况，一般可以使用其中任何一种，尽管在许多情况下，第一种被认为是更加优越的。
1.电位标准
施加阴极保护时被保护结构物的电位至少达到-850毫伏（mV）或更负（相对于铜/硫酸铜参比电极）。
2.极化转变标准
在构筑物表面与接触电解质的稳定参比电极之间的阴极极化值最小为100mV（相对于铜/硫酸铜参比电极）。
注:这些判据标准主要适用于碳钢材料，不同类型的金属材料标准可能有所不同。

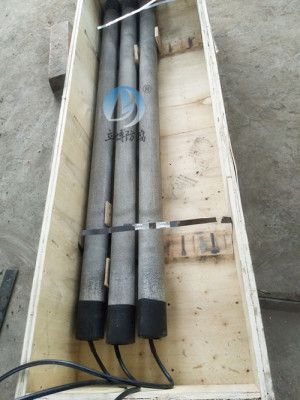

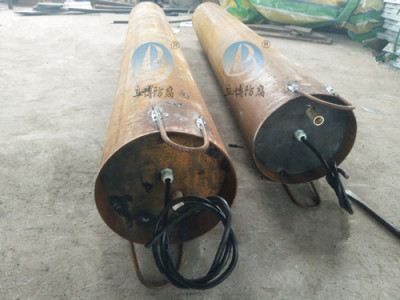

深井阳是深度在15米以下的竖直阳。主要用作地表空间狭小或地表土壤电阻率高的场合下的阴保护系统阳。采用深井阳的优点之一是阳距离被保护结构有一定距离，使保护电流的分布更加均匀，另外，也会减小对其他埋地金属结构的腐蚀干扰。为了便于阳的安装，工程质量，近年发展的混合金属氧化物阳串得到了广泛应用。本文将对阳串深井阳的设计、选材、安装进行介绍。阳串及电缆:阳串是将几支混合金属氧化物筒状阳固定在一根阳电缆上，混合金属氧化物阳具有不消耗、电流输出大、体积小、重量轻的优点。与之相对应的阳电缆应耐侵蚀。阳工作时，阳反应会产生氯气并使阳电缆处于酸性介质中。因此，阳电缆的缘层要能够抵抗氯气的侵蚀。经常采用的阳电缆缘层为PVDF/HMWPE。截面积一般是8–10mm2。
铜川钢管外加电流阴极保护保护原理
外加电流阴保护系统由以下几部分组成:辅助阳、测试桩、直流电源、辅助材料、参比电和导线。此外，为使阳输出的保护电流更均匀，避免阳附近结构物产生过保护，有时在阳周围还须涂刷阳屏蔽层。在外加电流阴保护系统中，需要有一个稳定的直流电源，以提供保护电流。广泛使用的有整流器和恒电位仪两种。一般，当被保护的结构物所处的工况条件（如浸水面积、水质等）基本不变或变化很小时，可以采用手动控制的整流器；但当结构物所处的工况条件经常变化时，则应采用自动控制的恒电位仪，以使结构物电位总处在佳保护范围内。
铜川钢管外加电流阴极保护保护原理
强制电流保护法的主要特点是:适用于长输管线和区域性管网的保护输出电流大，一次性投资相对较小安装工程量较小，可对旧管道补加阴保护运行期间需要人员维护容易实现远程自动化监控强制电流阴保护系统组成阳地床一般分为浅埋阳地床和深井阳地床两种。阴保护控制系统阴保护的控制系统由恒电位仪、控制箱、阳地床、阴通电点组成 * 阳地床通过汇流电缆与恒电位仪阳接点相连。阴通电点设置两根阴电缆和两支电位控制用长寿命固体硫酸铜参比电。
