泉州长输管道外加电流阴极保护保护原理
外加电流阴极保护是指在金属结构表面施加外部电源，使其产生一个特定电位，从而将金属保护在一定的腐蚀电位范围内。这个电位保证了金属不会被腐蚀，即可实现阴极保护。我们可以使用铝球作为"牺牲阳极"加电位，以保护我们的结构物。
1.外加电流阴极保护原理详解
在外加电流阴极保护中，通过施加外电源，可以使金属在较低的电位处稳定存在，并且在该过程中放出电子给金属结构中的阳极发生氧化反应，最终将损失掉的电子转移到阳极上。这种方法具有干扰小、易于控制、适用性较广等优点。此外，外加电流阴极保护还能够有效地延长金属结构的使用寿命，减少维修成本和环境污染。
2.和牺牲阳极保护的区别
与外加电流阴极保护不同，牺牲阳极保护是通过 sacrificed anode 的电化学原理来实现的。使用一种更容易腐蚀的金属 (例如铝球) 作为阳极，并将其与被保护的金属放在一起，以产生电位差来保护金属表面。此方法的缺点在于钝化处理的金属容易受到腐蚀和过度消耗。相比之下，外加电流阴极保护更加可靠、高效。
选择任意构成的电化学电池，其低电位的一端为电池的阳，以发生氧化反应为主要特征;高电位的另一端为阴，以发生还原反应为主要特征。由于电池的阳和阴之间存在着电位差，外部电连接的阳和阴之间将有电流流过电池，从而加速了阳一端的腐蚀，同时抑制阴的腐蚀，使阴金属获得阴保护。外加电流阴保护系统由以下几部分组成:①直流电源，②辅助阳，③参比电。此外，为使阳输出的保护电流更均匀，避免阳附近结构物产生过保护，有时在阳周围还须涂刷阳屏蔽层
泉州长输管道外加电流阴极保护保护原理

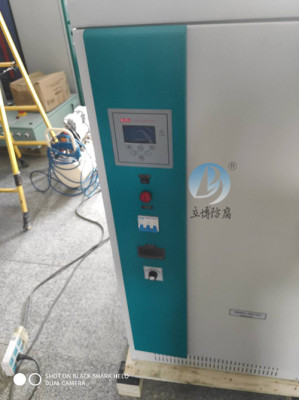

在外加电流阴保护系统中，需要有一个稳定的直流电源，以提供保护电流。目前，广泛使用的有整流器和恒电位仪两种。一般，当被保护的结构物所处的工况条件（如浸水面积、水质等）基本不变或变化很小时，可以采用手动控制的整流器；但当结构物所处的工况条件经常变化时，则应采用自动控制的恒电位仪，以使结构物电位总处在佳保护范围内。在工程中广泛使用的恒电位仪主要有三类:可控硅恒电位仪、磁饱和恒电位仪和晶体管恒电位仪。可控硅恒电位仪功率较大、体积较小，但过载能力不强。磁饱和恒电位仪紧固耐用，过载能力强，但体积比较大，加工工艺也比较复杂。晶体管恒电位仪输出平稳、无噪声、控制精度较高，但线路较复杂。
泉州长输管道外加电流阴极保护保护原理
受保护金属结构的表面应具有高质量的防腐涂层。与裸金属结构相比，具有防腐涂层的结构所需的保护电流密度降低了数千倍。国内外阴保护实践明，各种标准明确规定了腐蚀控制好的方案，即应采用防腐涂层与阴保护相结合的联合保护方案。地下结构物外加电流阴保护用阳通常并不直接埋在土壤中，而是在阳周围填充炭质回填料而构成阳地床。炭质回填料通常包括冶金焦炭、石油煅烧焦炭和石墨颗粒等。回填料的作用是降低阳地床的接地电阻，延长阳的使用寿命。
泉州长输管道外加电流阴极保护保护原理
