吉林钢管外加电流阴极保护保护原理
外加电流阴极保护设备位置选择应考虑的因素
1.有无现存的低压电源；
2.保护电流需要量；
3.适合阳极地床的低电阻率环境；
4.对个人利益损害尽量少；
5.有良好的专门运输线；
6.其他外部装置与贵金属阳极应有足够的间距，使干扰影响最小。
应该在罐和管道系统周围的几个区域获得潜在的读数，以确保适当的保护。在罐的两端和中间进行读数是很重要的，因为阴保护可能在一端实现，而不是在另一端实现。金属管道也是如此。应该在管道运行的两端和中间进行读数，以确保适当的保护水平，因为每个参考单元的读数是该区域的保护水平的指示。通过混凝土的潜在读数可能是错误的。这是由于混凝土的高电阻。无法获得通过沥青的潜在读数。的读数应该与参比电放在罐/管道回填液(电解液)一起获得。在UST的设施中，通常很难获得适当的潜在读数，因为在放置参比电的储罐上方没有土壤通道。这是因为在储罐上方安装了壳和混凝土水箱垫。因此，在罐体上方安装了路面嵌件(阴保护测试站)，使参比电能够放置在罐体电解质中。
吉林钢管外加电流阴极保护保护原理
影响方法的因素很多，且对于同一结构物/介质体系有时采用任一方法都是合适的。还是从技术性、有效性和经济性综合考虑。对指定环境介质中金属结构物实施阴保护所需的保护电流需用量大小。指定环境介质的电阻率大小。被保护结构物所在地区的电源可利用情况，提供可用电源是外加电流法阴保护的必要条件之一。会对邻近结构物产生阴保护干扰电流影响的地区，不宜采用外加电流法阴保护。对于存在杂散电流且在结构物/介质体系引起显著电位波动的地区，不宜采用牺牲阳保护。
吉林钢管外加电流阴极保护保护原理

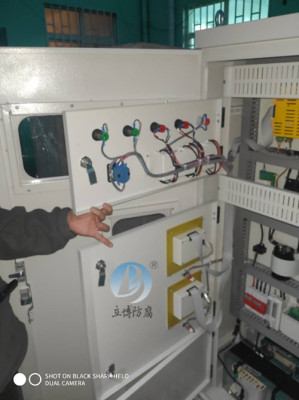

恒电位仪本身就是一台整流器下的一个分支，具有恒电位，恒电流功能。恒电位指的是，将参比电反馈作为恒定标准，来控制整理器的输出。如果一旦恒电位出现问题，比如说干扰，参比电损坏等，这时恒电位仪怎么工作呢?这时需要恒电流功能，恒定电流输出，也就是说，电流输出不变，电压变化。外加电流阴保护系统的设计通常基于新结构或现有结构的实际情况，在参数选择和设计计算中，只要与管道本身的参数一致，设计通常是成功。随着时间的延长，结构上的防腐层逐渐老化，损伤扩大，这增加了所需的阴保护电流，降低了有效保护范围。
