铜陵长输管道外加电流阴极保护保护原理

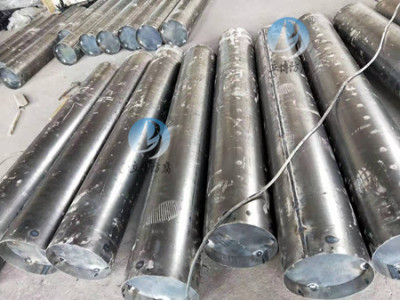

外加电流阴极保护是防止地下金属结构如管道、储罐等腐蚀的有效方法。辅助阳极是外加电流系统中的重要组成部分，起作用是将保护电流经过介质传递到保护结构物表面上。地下结构物外加电流阴极保护用阳极通常并不直接埋在土壤中，而是在阳极周围填充碳质回填料而构成阳极地床。碳质回填料通常包括冶金焦炭、和石墨颗粒等。回填料的作用是降低阳极地床的接地电阻，延长阳极寿命。
针对阳极的工作环境，结合实际工程的要求，理想的埋地用辅助阳极应当具备如下性能:
a、良好的导电性能，工作电流密度大，极化小；
b、在苛刻的环境中，有良好的化学和电化学稳定性，消耗率低，寿命长；
c、机械性能好，不易损坏，便于加工制造，运输和安装；
d、综合保护费用低。
目前较为常用的两种阴保护方法分别是牺牲阳阴保护法和强制(外加)电流阴保护法。前者是用一种腐蚀电位比被保护金属腐蚀电位更负的金属或合金与被保护体组成电偶电池，依靠负电性金属不断腐蚀溶解产生的电流供被保护金属阴化而构成保护的方法，由于低电位金属所在电偶电池中作为阳，偶接后其自身腐蚀速度增加;后者则是利用外部直流电源直接向被保护金属通以阴电流，使之阴化，实现被保护体进入免蚀区而受到保护的方法，由辅助阳、参比电、直流电源和相关的连接电缆组成。
铜陵长输管道外加电流阴极保护保护原理

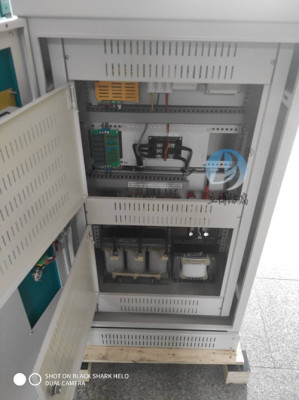

恒电位仪本身就是一台整流器下的一个分支，具有恒电位，恒电流功能。恒电位指的是，将参比电反馈作为恒定标准，来控制整理器的输出。如果一旦恒电位出现问题，比如说干扰，参比电损坏等，这时恒电位仪怎么工作呢?这时需要恒电流功能，恒定电流输出，也就是说，电流输出不变，电压变化。外加电流阴保护系统的设计通常基于新结构或现有结构的实际情况，在参数选择和设计计算中，只要与管道本身的参数一致，设计通常是成功。随着时间的延长，结构上的防腐层逐渐老化，损伤扩大，这增加了所需的阴保护电流，降低了有效保护范围。
铜陵长输管道外加电流阴极保护保护原理
阳地电场的电位梯度当超过5V/m临界值时，应采取防范措施;土壤环境中阳“气阻”现象。参比电的种类也是多种多样的，不论是哪种结构形式，日常维护的主要内容有:定期校正参比电电位;电连接点牢固，缘、密封;参比电与介质接触良好;腐蚀介质对参比电;参比电工作环境。电缘装置 每年检测一次缘接头(法兰)和套管缘的有效性。测试桩每年维护一次，检查接线，涂刷测试桩表面及标识。
铜陵长输管道外加电流阴极保护保护原理
