什么是阴极保护？
阴极保护技术是电化学保护技术的一种，其原理是向被腐蚀金属结构物表面施加一个外加电流，被保护结构物成为阴极，从而使得金属腐蚀发生的电子迁移得到抑制，避免或减弱腐蚀的发生。暴露于电解质中的金属材料表面具有多个微观阳极和阴极位置。当阳极电负性强于阴极时，它们之间就会产生电位差，进而发生腐蚀
阴极保护的目的就是尽可能的降低阴极和阳极之间的电位差，使其降低到一个可以忽略的值。这种电位差的减少主要是由于阴极的极化所导致，根据欧姆定律，利用这种方法，腐蚀电流能够得到很好的缓解。阴极保护可以通过向被腐蚀金属结构物表面施加一个外加电流来实现。

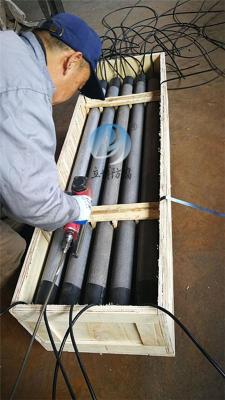

辅助阳的选择与计算阳位置的选择与考虑因素由于阳位置的选择直接关系着阴保护的效果，所以辅助阳在阴保护系统中的作用是毋庸置疑的。通常情况下，管道干线阴保护只有一组阳地床，且它与管道的垂直距离都在数百米以上，同时与管道之间也没有屏蔽物体。因站区内保护体较多，分布范围较小，使区域性的阴保护较为复杂的，若要减少被保护体之间的相互屏蔽，使被保护体的电位能够均匀分布，就设多组阳，而阳的位置重要性也凸显出来。在已经运行的站区阴保护系统中，曾有过因选位存在无法克服的问题，令有的阳床至今未能投入运行。因此，在设计过程中，不仅要考虑保护体间的屏蔽及电位均衡问题，而且还应考虑保护体的缘情况，应进行模拟实验后，通过计算来确定辅助阳的位置。
白山储罐外加电流阴极保护保护原理
参比电的作用有两个:一方面用于测量被保护结构物的电位，监测保护效果；另一方面，为自动控制的恒电位仪提供控制信号，以调节输出电流，使结构物总处于良好的保护状态。在工程中，常用的参比电有铜/饱和硫酸铜、银/卤化银及锌参比电等，这些参比电各具特点，适用于不同的场合。测试桩是一种专门用于管道阴保护配以电位测试探头对保护管道进行测试的附属设备。主要用于阴保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。
白山储罐外加电流阴极保护保护原理

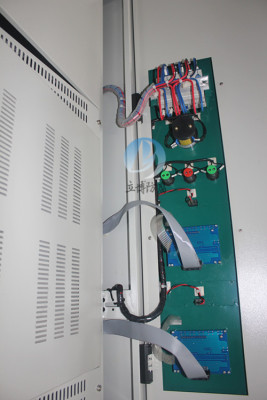

恒电位仪本身就是一台整流器下的一个分支，具有恒电位，恒电流功能。恒电位指的是，将参比电反馈作为恒定标准，来控制整理器的输出。如果一旦恒电位出现问题，比如说干扰，参比电损坏等，这时恒电位仪怎么工作呢?这时需要恒电流功能，恒定电流输出，也就是说，电流输出不变，电压变化。外加电流阴保护系统的设计通常基于新结构或现有结构的实际情况，在参数选择和设计计算中，只要与管道本身的参数一致，设计通常是成功。随着时间的延长，结构上的防腐层逐渐老化，损伤扩大，这增加了所需的阴保护电流，降低了有效保护范围。
