运城船舶外部的外加电流阴极保护保护原理
外加电流阴极保护法是电化学保护法的一种，是通过外加电流电源及辅助阳极，迫使电子从土壤流向被保护金属，使保护金属结构电位高于周围环境来进行保护。
组成:
外加电流阴极保护系统由以下几部分组成:辅助阳极、测试桩、直流电源、辅助材料、参比电极和导线。
用途:
主要用于保护大型或者处于高土壤电阻率土壤中的金属结构，如:长输埋地管道，大型罐群等。
施工安装要求:
1.阴极保护整流器或其他电源的安装方式应使其损坏或认为破坏的可能性最小。
2.与整流器相连的导线应遵循地方和国家电器规程，与所用的供电电源要求一致。应在交流回路中提供外部断路开关。整流器外壳应可靠接地。
3.所有电缆均应仔细检查，检测其绝缘缺陷，应小心进行以防损伤电缆的绝缘，电缆绝缘的缺陷必须进行修补。
4.阳极填充料应与技术规格书一致。

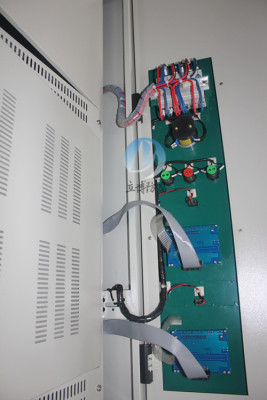

阴保护检测系统阴保护检测系统由恒电位仪和管线测试桩组成，恒电位仪可以自动测量通电点的电位、恒电位耐丛仪的工作电位和输出电流；管线测试桩可检测管道的保护电位和牺牲阳的工作电位、输出电流、开路电位。阴保护排流系统杂散电流干扰强烈的地区的管道应采取排流保护。在长输管道与高压输电线路平行段或者与电气化铁路交叉平行段根据杂散电流影响的大小设置排流阳组。按照阴保护设计规范的要求，如果管道的施工期超过6个月，此管道应该设置临时阴保护系统，来避免外加电流阴保护系统投用前管道受到土壤的腐蚀。
运城船舶外部的外加电流阴极保护保护原理

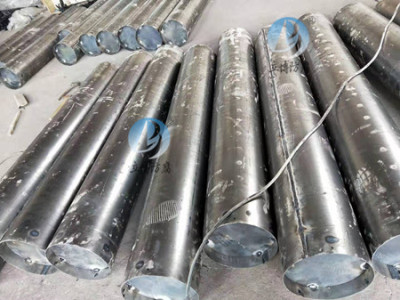

辅助阳的作用是将直流电源输出的直流电流由介质传递到被保护的金属结构上。可作辅助阳的材料有很多，如废钢铁、石墨、铅银合金、高硅铸铁、镀铂钛、包铂铌以及混合金属氧化物电等。这些材料各有其特点，适用于不同的场合。参比电的作用有两个:一方面用于测量被保护结构物的电位，监测保护效果；另一方面，为自动控制的恒电位仪提供控制信号，以调节输出电流，使结构物总处于良好的保护状态。在工程中，常用的参比电有铜/饱和硫酸铜、银/卤化银及锌参比电等，这些参比电各具特点，适用于不同的场合。
运城船舶外部的外加电流阴极保护保护原理
影响方法的因素很多，且对于同一结构物/介质体系有时采用任一方法都是合适的。还是从技术性、有效性和经济性综合考虑。对指定环境介质中金属结构物实施阴保护所需的保护电流需用量大小。指定环境介质的电阻率大小。被保护结构物所在地区的电源可利用情况，提供可用电源是外加电流法阴保护的必要条件之一。会对邻近结构物产生阴保护干扰电流影响的地区，不宜采用外加电流法阴保护。对于存在杂散电流且在结构物/介质体系引起显著电位波动的地区，不宜采用牺牲阳保护。
