吴忠船舶外部的外加电流阴极保护保护原理
外加电流阴极保护，又称为强制电流阴极保护。外加电流阴极保护是通过外部电源来改变周围环境的电位，使得需要保护的设备的电位一直处在低于周围环境的状态下，从而成为整个环境中的阴极，这样需要保护的设备就不会因为失去电子而发生腐蚀了。这种强制外加电流的阴极保护系统是由整流电源、阳极地床、参比电极、连接电缆组成的，主要用在大型设备的阴极保护或者土壤电阻率比较高的环境中的设备的阴极保护，比如长距离输油输气等埋在地下的工业管道还有大型的储备石油等工业原料的储罐群都是使用这种外加电流的阴极保护方式。

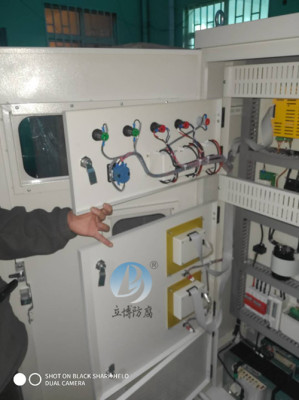

在外加电流阴保护系统中，需要有一个稳定的直流电源，以提供保护电流。目前，广泛使用的有整流器和恒电位仪两种。一般，当被保护的结构物所处的工况条件（如浸水面积、水质等）基本不变或变化很小时，可以采用手动控制的整流器；但当结构物所处的工况条件经常变化时，则应采用自动控制的恒电位仪，以使结构物电位总处在佳保护范围内。在工程中广泛使用的恒电位仪主要有三类:可控硅恒电位仪、磁饱和恒电位仪和晶体管恒电位仪。可控硅恒电位仪功率较大、体积较小，但过载能力不强。磁饱和恒电位仪紧固耐用，过载能力强，但体积比较大，加工工艺也比较复杂。晶体管恒电位仪输出平稳、无噪声、控制精度较高，但线路较复杂。
吴忠船舶外部的外加电流阴极保护保护原理
测量回路:由参比电、测量电缆、恒电位仪、参比电负电缆、钢桩及海水组成，可通过测量回路评价工作回路是否正常。可随外界条件引起的变化自动调节电流，使被保护部分的电位控制在佳保护电位范围内，减轻舵和推进器电化学腐蚀。延长坞修周期，提高航运效率。辅助阳排流量和作用半径大，可以保护结构复杂、面积较大的设备及港口建筑物。抑制或降低了船体表面粗糙度，降低燃料消耗。适用于各种大小船舶。
吴忠船舶外部的外加电流阴极保护保护原理
船舶阴保护系统船舶的各部位处于不同的腐蚀环境之中，遭受外界的不同作用，因此对涂料的性能要求各不相同，有讲究。阴保护系统介绍船底区:船底区长期浸泡在海水中，受到海水的电化学腐蚀和海水的冲刷作用，当船舶停泊于海港时，还会受到海生物污损的威胁。此外，船舶通常还采用牺牲阳或外加电流方式进行阴保护，整个船体水下区域将成为阴，会因过量的氢氧离子呈现碱性。因此，船底区所用的涂料具有良好的耐水性、耐碱性、耐磨性，其外层涂料还应具有海生物附着的防污性。
吴忠船舶外部的外加电流阴极保护保护原理
