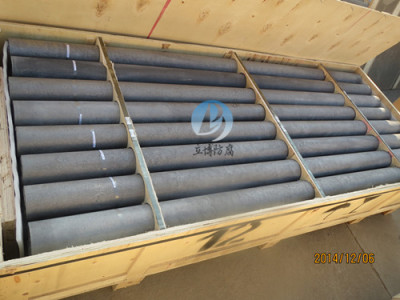

外加电流阴极保护是防止地下金属结构如管道、储罐等腐蚀的有效方法。辅助阳极是外加电流系统中的重要组成部分，起作用是将保护电流经过介质传递到保护结构物表面上。地下结构物外加电流阴极保护用阳极通常并不直接埋在土壤中，而是在阳极周围填充碳质回填料而构成阳极地床。碳质回填料通常包括冶金焦炭、和石墨颗粒等。回填料的作用是降低阳极地床的接地电阻，延长阳极寿命。
针对阳极的工作环境，结合实际工程的要求，理想的埋地用辅助阳极应当具备如下性能:
a、良好的导电性能，工作电流密度大，极化小；
b、在苛刻的环境中，有良好的化学和电化学稳定性，消耗率低，寿命长；
c、机械性能好，不易损坏，便于加工制造，运输和安装；
d、综合保护费用低。
当达到适当的电位时，阴(槽)化到阳的开路电位，槽/管道表面的部电池存在。实现阴保护所需的电流是储罐对电解液的电阻的函数。例如，一个涂层良好的储罐，每平方米只需不到10μA就能实现阴保护。像许多旧的储罐一样，一个涂层不厚的裸钢储罐可能需要8毫安/平方米才能化到-0.850V或更负的化电位。法规要求测试储罐和管道的阴保护系统，包括弯曲接头，在安装后6个月内进行测试，之后至少每三年进行一次测试。这包括工厂和现场安装的系统。此外，外加电流系统每60天检查一次是否正常运行。另一个要求是，在受阴保护的设备修复后的6个月内，阴保护系统进行正确运行的测试。例如，如果更换了排气管道或在受阴保护的设施上安装了污水坑，阴保护系统在修复后的6个月内进行正常运行测试。
商丘储罐外加电流阴极保护保护原理
为了实施阴保护并获得良好的保护效果，被保护系统满足一些基本条件。环境介质是电解质系统。受保护金属结构的环境介质是电解质系统。首先，辅助阳可以通过点导通将电流传输到受保护结构的表面。二是确保阴/电解质界面和阳/电解质界面能够发生必要的电化学反应，并通过氧化还原反应的平衡实现有效的保护。受保护金属结构的电气连续性。对于阴保护系统，确保受保护金属结构具有良好的电气连续性是一个基本和必要的条件。
商丘储罐外加电流阴极保护保护原理
阳数量与接地电阻成反比关系。在一定范围内增加阳支数会起到降低接地电阻的作用。但是由于阴的屏蔽效应，往往增加较多阳，而降低电阻却很少。数值阳接地电阻计算公式多支竖直阳接地电阻计算公式水平阳接地电阻公式网状阳接地电阻计算公式阴保护主要参数及测量自然电位:自然电位会随着金属结构的材质、表面情况以及土质的状况、含水量等因素不同而异，一般有涂层埋地管道的自然点在-0.4---0.7V之间在雨季土壤湿润时，自然电位会篇幅，一般取平均值0.55V
