银川长输管道外加电流阴极保护保护原理
外加电流阴极保护法是电化学保护法的一种，是通过外加电流电源及辅助阳极，迫使电子从土壤流向被保护金属，使保护金属结构电位高于周围环境来进行保护。
组成:
外加电流阴极保护系统由以下几部分组成:辅助阳极、测试桩、直流电源、辅助材料、参比电极和导线。
用途:
主要用于保护大型或者处于高土壤电阻率土壤中的金属结构，如:长输埋地管道，大型罐群等。
施工安装要求:

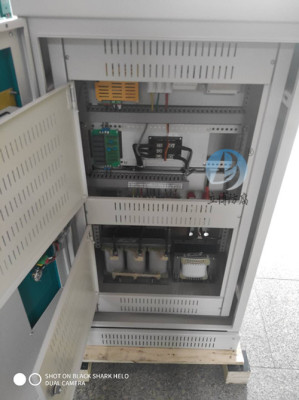

1.阴极保护整流器或其他电源的安装方式应使其损坏或认为破坏的可能性最小。
2.与整流器相连的导线应遵循地方和国家电器规程，与所用的供电电源要求一致。应在交流回路中提供外部断路开关。整流器外壳应可靠接地。
3.所有电缆均应仔细检查，检测其绝缘缺陷，应小心进行以防损伤电缆的绝缘，电缆绝缘的缺陷必须进行修补。
4.阳极填充料应与技术规格书一致。
土壤电阻率土壤电阻率在深井阳设计中有很大的影响，它决定阳的用量、阳井的直径以及深度、电源设备的功率等。一般将阳位置选在土壤电阻率低、土质均匀的地点。电阻率有两种方式获得，一是现场测试，二是利用现有的阴保护系统进行估算。阳的接地电阻一般占系统电阻的85%。如果附近的阴保护设施输出电压40V，电流20A，则该系统的电阻为2 欧姆。阳的接地电阻为2x0.85=1.7ohm。据此，可根据相应阳地床的电阻公式计算出土壤的电阻率。阳接地电阻将直接影响系统的运营成本，一般来讲，接地电阻不大于0.5 欧姆。
银川长输管道外加电流阴极保护保护原理

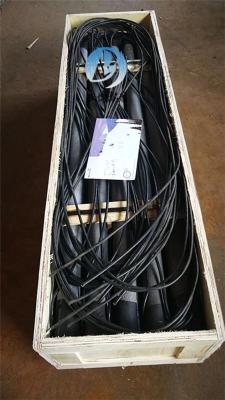

在强制外加电流阴保护系统中辅助阳是必不可少的一部分，它也被称为阳地床或者被称为阳接地装置。阴保护系统发出的电流通过辅助阳进入土壤中，电流在土壤中流入被保护管道，促使管道表面发生阴化，电流会在管道中进入电源的负，由此形成一个回路。在整个阴保护系统中，管道出于阴环境中，因为得到来自阳的电子，而停止腐蚀现象，得到保护。其中的辅助阳就会因失去电子发生氧化反应，遭到腐蚀。在阴保护站中使用的电力能源有一半以上都被消耗在了阳地床的接地电阻中了。所以目前很多工程都崇尚节约能源，所以在阴保护工程中需要减小电阻，尽可能的节约能源，所以在阴保护施工工程当中选择阳材料和采用的阳埋设方式，还有工程施工场所的选择地点都是重要的。在阳基础知识中对阳材料的选择上都会秉持导电性能优良的性能和在电解质中有稳定的'接地电阻为关键条件，这样的阳材料就算处在高电流密度的环境中，它的表面化现象也会相当小。而且稳定的化学性能使得这样的阳材料在 恶劣的环境中腐蚀率也会很小。被选择作为阳的材料要有一定的机械强度，这样有利于安装于运输，当然在符合了上述条件以后，重要的还是经济实惠，来源也要广泛。
银川长输管道外加电流阴极保护保护原理
船用辅助阳的安装方式有两种，一种是附着式，另一种是凹式。附着式的优点是目前分散性比较好，缺点是容易损坏。凹型的优点是阳不易损坏，但分散能力不如附着式。凹阳主要用于破冰船等高负荷船舶，并安装在船首。参比电的纵向排列取决于参比电的数量。如果整艘船只有两个参比电，一个在船头，一个在船尾或船中部，好将左右两边分开。如果安装一个以上的参比电，可以配置船首、中部和船尾，配置左舷和右舷。参比电布置在两个辅助阳中间或离阳远的地方，即安装在电位大的地方。对于大型船舶，离阳至少15-20米，而对于小型船舶，距离可以按比例缩小。参比电应与辅助阳垂直布置在同一水平面上。
