来宾长输管道外加电流阴极保护保护原理
外加电流阴极保护，又称为强制电流阴极保护。外加电流阴极保护是通过外部电源来改变周围环境的电位，使得需要保护的设备的电位一直处在低于周围环境的状态下，从而成为整个环境中的阴极，这样需要保护的设备就不会因为失去电子而发生腐蚀了。这种强制外加电流的阴极保护系统是由整流电源、阳极地床、参比电极、连接电缆组成的，主要用在大型设备的阴极保护或者土壤电阻率比较高的环境中的设备的阴极保护，比如长距离输油输气等埋在地下的工业管道还有大型的储备石油等工业原料的储罐群都是使用这种外加电流的阴极保护方式。

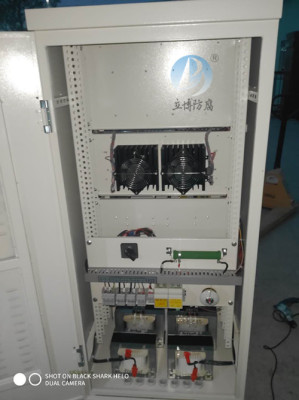

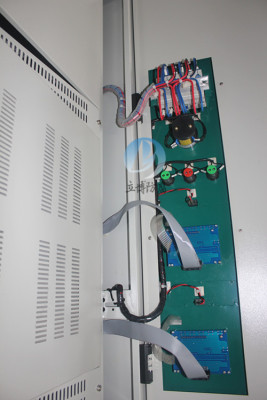

恒电位仪本身就是一台整流器下的一个分支，具有恒电位，恒电流功能。恒电位指的是，将参比电反馈作为恒定标准，来控制整理器的输出。如果一旦恒电位出现问题，比如说干扰，参比电损坏等，这时恒电位仪怎么工作呢?这时需要恒电流功能，恒定电流输出，也就是说，电流输出不变，电压变化。外加电流阴保护系统的设计通常基于新结构或现有结构的实际情况，在参数选择和设计计算中，只要与管道本身的参数一致，设计通常是成功。随着时间的延长，结构上的防腐层逐渐老化，损伤扩大，这增加了所需的阴保护电流，降低了有效保护范围。
来宾长输管道外加电流阴极保护保护原理
在阴保护选定的同时应在预选站址与管道的一侧选择阳安装的位置，其考虑的因素主要有:①地下水位较高或超市低洼处；②土层厚，无块石，便于施工；③土壤电阻率小于50欧姆米；④对临近的地下金属构筑物干扰小，阳地床与被保护管道之间不得有其他埋地金属管道；⑤考虑阳附近低于近期发展规划避免重复搬迁。阳数量与接地电阻大约有60%的阴保护电能要消耗在阳接地电阻上，因此阳材料的选择和埋设方式，以及场所的选择，都对减少电阻节约电能都是的。首要考虑所选择的阳材料有良好的导电性能，能够在于与土壤或地下水接触时产生稳定的接地电阻，就算是在高电流密度下，有能够表面化较小；化学稳定性好，在恶劣环境中腐蚀率小，有一定的机械轻度并便于加工和安装。
来宾长输管道外加电流阴极保护保护原理
另一种考虑电压降的方法是在整流器关闭时进行的测量。这就是所谓的“瞬时闭路电位”。如果该读数高于0.850V或负值更大，则系统对结构提供阴保护。如果读数小于0.850V，并不一定意味着系统没有提供阴保护。如果，在关闭整流器一段时间后，电位测量从瞬间关闭电位衰减超过0.100V，阴保护系统仍然提供的保护。这种衰减称为化衰减。参考美国腐蚀工程师协会对设备的阴保护和阴保护测试的推荐做法(NACE RP 0285-95)。
来宾长输管道外加电流阴极保护保护原理
