阴极保护标准
为了实现足够的阴极保护，受保护结构的电位必须极化到一定的值，通常采用参比电极来测量极化电位。例如铜/硫酸铜电极（CSE）就是土壤和淡水中最常用的参比电极。
目前有两种类型的阴极保护评估标准。根据情况，一般可以使用其中任何一种，尽管在许多情况下，第一种被认为是更加优越的。
1.电位标准
施加阴极保护时被保护结构物的电位至少达到-850毫伏（mV）或更负（相对于铜/硫酸铜参比电极）。
2.极化转变标准
在构筑物表面与接触电解质的稳定参比电极之间的阴极极化值最小为100mV（相对于铜/硫酸铜参比电极）。
注:这些判据标准主要适用于碳钢材料，不同类型的金属材料标准可能有所不同。
小保护电位:一般认为，金属在电解质溶液中，计划电位达到阳区的开路电位，就能够达到保护。大保护电位:保护电位不是越低越好，是有限度的，所以将电位控制在比析出氢气电位稍高的电位支，此点位成为大保护电位。-0.85~-1.2v之间。小保护电流密度:使金属腐蚀下降到程度或停止时所需要的保护电流密度，称为小保护电流密度，统称为10----30Ma/m2瞬间断电电位:在切断被保护结构的外加电源或牺牲阳0.2~0.5秒钟内读取的结构对地电位。
襄樊船舶外部的外加电流阴极保护保护原理

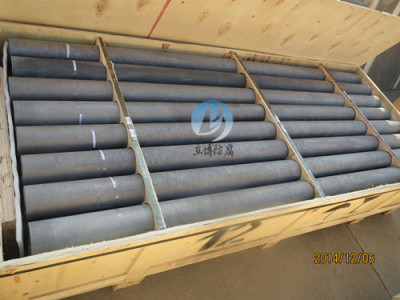

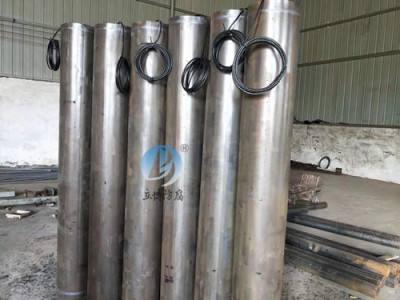

外加电流所用阳材料有:高硅铸铁阳，具有良好的导电性能，除用于焦炭地床中以外，高硅铸铁阳有时也可直接埋在低电阻率土壤中。聚合物柔性阳，是在铜芯上包覆导电聚合物而构成的连续性阳，也称柔性阳或缆形阳。铜芯起导电的作用，而导电聚合物则参与电化学反应。聚合物阳安装简便，适合裸管或涂层严重破坏的管道、受屏蔽的复杂管网区的保护以及高电阻的土壤中，但注意不能过度弯曲。混合金属氧化物阳是钛基体上沉积一层活性的混合金属氧化物而构成，早应用于碱工业，后推广应用于其他工业，包括阴保护领域。
襄樊船舶外部的外加电流阴极保护保护原理
外加电流阴保护系统由以下几部分组成:辅助阳、测试桩、直流电源、辅助材料、参比电和导线。此外，为使阳输出的保护电流更均匀，避免阳附近结构物产生过保护，有时在阳周围还须涂刷阳屏蔽层。在外加电流阴保护系统中，需要有一个稳定的直流电源，以提供保护电流。广泛使用的有整流器和恒电位仪两种。一般，当被保护的结构物所处的工况条件（如浸水面积、水质等）基本不变或变化很小时，可以采用手动控制的整流器；但当结构物所处的工况条件经常变化时，则应采用自动控制的恒电位仪，以使结构物电位总处在佳保护范围内。
