福建钢板外加电流阴极保护保护原理
阴极保护标准
为了实现足够的阴极保护，受保护结构的电位必须极化到一定的值，通常采用参比电极来测量极化电位。例如铜/硫酸铜电极（CSE）就是土壤和淡水中最常用的参比电极。
目前有两种类型的阴极保护评估标准。根据情况，一般可以使用其中任何一种，尽管在许多情况下，第一种被认为是更加优越的。
1.电位标准
施加阴极保护时被保护结构物的电位至少达到-850毫伏（mV）或更负（相对于铜/硫酸铜参比电极）。
2.极化转变标准
在构筑物表面与接触电解质的稳定参比电极之间的阴极极化值最小为100mV（相对于铜/硫酸铜参比电极）。
注:这些判据标准主要适用于碳钢材料，不同类型的金属材料标准可能有所不同。
能发出直流电的电源，都是可以作为外加电流阴保护系统的电源。在外加电流阴保护系统中使用的电源的类型有:整流器、恒电位仪；太阳能电池；发电机；风力发电机；热点电池。整流器和其他外加电流系统的电源类型相比较，经济节省操作简单。外加电流阴保护系统的电源，其基本要求有:输出恒电位、恒电压、恒电逗丛轿流；同步通断功能；数据远传、远控功能。恒电位仪的输出电压限定在50V以内郑仔，当工程需要更高的输出电压时，做好对阳地床的防护措施。
福建钢板外加电流阴极保护保护原理
选择任意构成的电化学电池，其低电位的一端为电池的阳，以发生氧化反应为主要特征;高电位的另一端为阴，以发生还原反应为主要特征。由于电池的阳和阴之间存在着电位差，外部电连接的阳和阴之间将有电流流过电池，从而加速了阳一端的腐蚀，同时抑制阴的腐蚀，使阴金属获得阴保护。外加电流阴保护系统由以下几部分组成:①直流电源，②辅助阳，③参比电。此外，为使阳输出的保护电流更均匀，避免阳附近结构物产生过保护，有时在阳周围还须涂刷阳屏蔽层
福建钢板外加电流阴极保护保护原理

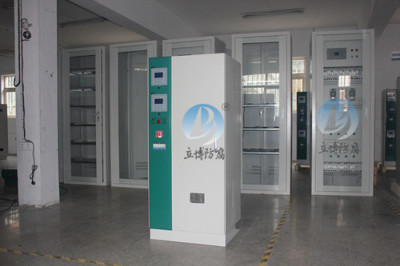

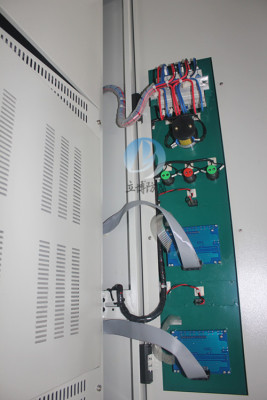

恒电位仪本身就是一台整流器下的一个分支，具有恒电位，恒电流功能。恒电位指的是，将参比电反馈作为恒定标准，来控制整理器的输出。如果一旦恒电位出现问题，比如说干扰，参比电损坏等，这时恒电位仪怎么工作呢?这时需要恒电流功能，恒定电流输出，也就是说，电流输出不变，电压变化。外加电流阴保护系统的设计通常基于新结构或现有结构的实际情况，在参数选择和设计计算中，只要与管道本身的参数一致，设计通常是成功。随着时间的延长，结构上的防腐层逐渐老化，损伤扩大，这增加了所需的阴保护电流，降低了有效保护范围。
