新疆钢管外加电流阴极保护保护原理
外加电流阴极保护是防止地下金属结构如管道、储罐等腐蚀的有效方法。辅助阳极是外加电流系统中的重要组成部分，起作用是将保护电流经过介质传递到保护结构物表面上。地下结构物外加电流阴极保护用阳极通常并不直接埋在土壤中，而是在阳极周围填充碳质回填料而构成阳极地床。碳质回填料通常包括冶金焦炭、和石墨颗粒等。回填料的作用是降低阳极地床的接地电阻，延长阳极寿命。
针对阳极的工作环境，结合实际工程的要求，理想的埋地用辅助阳极应当具备如下性能:
a、良好的导电性能，工作电流密度大，极化小；
b、在苛刻的环境中，有良好的化学和电化学稳定性，消耗率低，寿命长；
c、机械性能好，不易损坏，便于加工制造，运输和安装；
d、综合保护费用低。

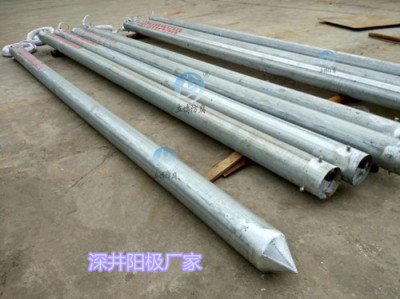

土壤电阻率土壤电阻率在深井阳设计中有很大的影响，它决定阳的用量、阳井的直径以及深度、电源设备的功率等。一般将阳位置选在土壤电阻率低、土质均匀的地点。电阻率有两种方式获得，一是现场测试，二是利用现有的阴保护系统进行估算。阳的接地电阻一般占系统电阻的85%。如果附近的阴保护设施输出电压40V，电流20A，则该系统的电阻为2 欧姆。阳的接地电阻为2x0.85=1.7ohm。据此，可根据相应阳地床的电阻公式计算出土壤的电阻率。阳接地电阻将直接影响系统的运营成本，一般来讲，接地电阻不大于0.5 欧姆。
新疆钢管外加电流阴极保护保护原理
此外，可能需要土壤接入点进行测试。在新罕布什尔州，每个罐需要三个罐到土壤的潜在要求。电位测量将参比电池置于电解液中。E法规要求运行的地下金属管道具有阴保护。对于带有玻璃纤维罐和管道的设备，潜水涡轮泵和分配器的金属弯曲接头如果与土壤接触或浸没在水中，进行阴保护。柔性连接器可以使用，他们不接触土壤。柔性连接器的阴保护通常包括一个直接连接到弯曲连接器和埋在下面的镁阳。如果管道与土壤接触的相关金属表面积太大，为阳吸收了太多电流以保护伸缩连接器，则可能需要将伸缩连接器与潜水涡轮泵和分配器进行电气隔离。如果没有完成挠性连接器的电气隔离，在某些情况下可能需要更大的镁阳。
新疆钢管外加电流阴极保护保护原理
阳数量与接地电阻成反比关系。在一定范围内增加阳支数会起到降低接地电阻的作用。但是由于阴的屏蔽效应，往往增加较多阳，而降低电阻却很少。数值阳接地电阻计算公式多支竖直阳接地电阻计算公式水平阳接地电阻公式网状阳接地电阻计算公式阴保护主要参数及测量自然电位:自然电位会随着金属结构的材质、表面情况以及土质的状况、含水量等因素不同而异，一般有涂层埋地管道的自然点在-0.4---0.7V之间在雨季土壤湿润时，自然电位会篇幅，一般取平均值0.55V
