襄樊钢板外加电流阴极保护保护原理
外加电流阴极保护，又称为强制电流阴极保护。外加电流阴极保护是通过外部电源来改变周围环境的电位，使得需要保护的设备的电位一直处在低于周围环境的状态下，从而成为整个环境中的阴极，这样需要保护的设备就不会因为失去电子而发生腐蚀了。这种强制外加电流的阴极保护系统是由整流电源、阳极地床、参比电极、连接电缆组成的，主要用在大型设备的阴极保护或者土壤电阻率比较高的环境中的设备的阴极保护，比如长距离输油输气等埋在地下的工业管道还有大型的储备石油等工业原料的储罐群都是使用这种外加电流的阴极保护方式。

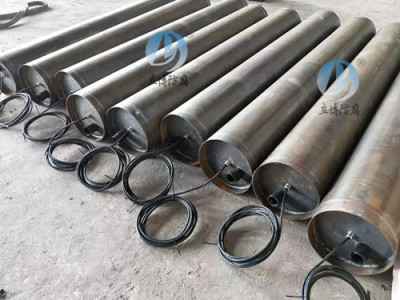

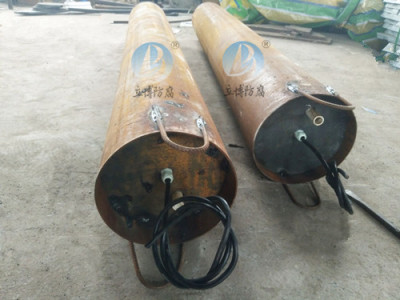

辅助阳的作用是将直流电源输出的直流电流由介质传递到被保护的金属结构上。可作辅助阳的材料有很多，如废钢铁、石墨、铅银合金、高硅铸铁、镀铂钛、包铂铌以及混合金属氧化物电等。这些材料各有其特点，适用于不同的场合。参比电的作用有两个:一方面用于测量被保护结构物的电位，监测保护效果；另一方面，为自动控制的恒电位仪提供控制信号，以调节输出电流，使结构物总处于良好的保护状态。在工程中，常用的参比电有铜/饱和硫酸铜、银/卤化银及锌参比电等，这些参比电各具特点，适用于不同的场合。
襄樊钢板外加电流阴极保护保护原理
外加直流电源防腐系统主要有以下三个部分:阳:阳和电源及被保护的船体在海水中构成闭合回路。阳把保护电流通过海水介质传导到被保护的船体。参比:既能测量船体保护程度，也是自控恒电位仪的信号源，以自动调节保护电流的大小。恒电位仪:恒电位仪是低压大电流的直流电源。实际上是一个能自动调节的整流器。由船上供给交 流电，输出18伏的直流电，它能自动调节所需的保护电流大小。外加直流电源防腐系统安装位置:
襄樊钢板外加电流阴极保护保护原理
外加电流阴保护系统的缺点:检测与维护的费用高;需要持续不断的外部电源供给;可能会导致过保护引发管道氢脆。辅助阳又称阳接地装置，阳地床。它是外加电流阴保护中不可缺少的重要组成部分，辅助阳的好坏决定了阴保护系统的使用寿命和保护距离，也决定了外加电流阴保护系统的保护效果，如果处置不当，则阴保护系统无法正常运行，甚至还坏对其他进出产生杂散电流干扰。恒电位仪通过辅助阳把保护电流送入土壤，使管道表面进行阴化电流再由管道流入恒电位仪负形成一个回路，这一回路形成了一个电解池，管道为负处于还原环境中，腐蚀；而辅助阳进行氧化反应，遭受腐蚀，也可能是周围电解质被氧化。
襄樊钢板外加电流阴极保护保护原理
