神农架长输管道外加电流阴极保护材料
外加电流阴极保护系统的施工应按照设计施工图、仪器设备使用说明书或安装规格书的要求执行，并应满足本规范的相关规定。
外加电流保护的施工安装规定
1.阴极保护整流器或其他电源的安装方式应使其损坏或认为破坏的可能性最小。
2.与整流器相连的导线应遵循地方和国家电器规程，与所用的供电电源要求一致。应在交流回路中提供外部断路开关。整流器外壳应可靠接地。
3.所有电缆均应仔细检查，检测其绝缘缺陷，应小心进行以防损伤电缆的绝缘，电缆绝缘的缺陷必须进行修补。
4.阳极填充料应与技术规格书一致。
近些年船体腐蚀课题逐渐被各大船厂和船东所重视，在船上增加了外加直流电保护系统后船体腐蚀现象减轻，大部分厂家设计的外加电流阴保护系统（ICCP）由恒电位仪（控制箱）、辅助阳和阳屏蔽层、参比电等装置组成。本装置的功能是用来保护船体水下部位不受海水腐蚀。其工作原理是通过恒电位仪提供直流电流，电源正接辅助阳，负接船体。当通过海水构成回路时，船体进行阴化，通过参比电监控，使其达到保护电位而免受海水腐蚀。该装置具有随船舶外界条件变化而自动调节所需要保护电流，使船体处于佳保护电位范围的功能。该系统适用于抑制各类海上舰船、移动平台、浮船坞等船体涂料破损后的船体钢板表面的腐蚀电子的形成，保护船体钢板不被腐蚀，替代传统的锌块阴保护。外加电流阴保护电使用寿命长（20-25年），正常使用的情况下一般无需保养等优点。外加电流阴保护系统恒电位仪型号根据需要可选用50A、100A、200A、300A、400A，辅助阳型号可选用25A、50A、100A、150A、200A。
神农架长输管道外加电流阴极保护材料
外加直流电源防腐系统主要有以下三个部分:阳:阳和电源及被保护的船体在海水中构成闭合回路。阳把保护电流通过海水介质传导到被保护的船体。参比:既能测量船体保护程度，也是自控恒电位仪的信号源，以自动调节保护电流的大小。恒电位仪:恒电位仪是低压大电流的直流电源。实际上是一个能自动调节的整流器。由船上供给交 流电，输出18伏的直流电，它能自动调节所需的保护电流大小。外加直流电源防腐系统安装位置:
神农架长输管道外加电流阴极保护材料

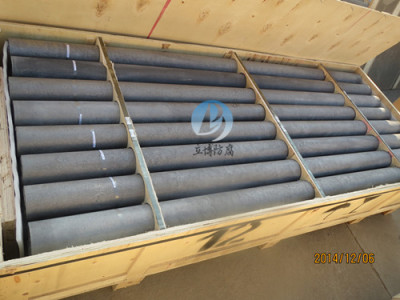

在阴保护选定的同时应在预选站址与管道的一侧选择阳安装的位置，其考虑的因素主要有:①地下水位较高或超市低洼处；②土层厚，无块石，便于施工；③土壤电阻率小于50欧姆米；④对临近的地下金属构筑物干扰小，阳地床与被保护管道之间不得有其他埋地金属管道；⑤考虑阳附近低于近期发展规划避免重复搬迁。阳数量与接地电阻大约有60%的阴保护电能要消耗在阳接地电阻上，因此阳材料的选择和埋设方式，以及场所的选择，都对减少电阻节约电能都是的。首要考虑所选择的阳材料有良好的导电性能，能够在于与土壤或地下水接触时产生稳定的接地电阻，就算是在高电流密度下，有能够表面化较小；化学稳定性好，在恶劣环境中腐蚀率小，有一定的机械轻度并便于加工和安装。
神农架长输管道外加电流阴极保护材料
