邵阳储罐外加电流阴极保护保护原理
外加电流阴极保护系统的施工应按照设计施工图、仪器设备使用说明书或安装规格书的要求执行，并应满足本规范的相关规定。
外加电流保护的施工安装规定
1.阴极保护整流器或其他电源的安装方式应使其损坏或认为破坏的可能性最小。
2.与整流器相连的导线应遵循地方和国家电器规程，与所用的供电电源要求一致。应在交流回路中提供外部断路开关。整流器外壳应可靠接地。
3.所有电缆均应仔细检查，检测其绝缘缺陷，应小心进行以防损伤电缆的绝缘，电缆绝缘的缺陷必须进行修补。
4.阳极填充料应与技术规格书一致。
土壤电阻率土壤电阻率在深井阳设计中有很大的影响，它决定阳的用量、阳井的直径以及深度、电源设备的功率等。一般将阳位置选在土壤电阻率低、土质均匀的地点。电阻率有两种方式获得，一是现场测试，二是利用现有的阴保护系统进行估算。阳的接地电阻一般占系统电阻的85%。如果附近的阴保护设施输出电压40V，电流20A，则该系统的电阻为2 欧姆。阳的接地电阻为2x0.85=1.7ohm。据此，可根据相应阳地床的电阻公式计算出土壤的电阻率。阳接地电阻将直接影响系统的运营成本，一般来讲，接地电阻不大于0.5 欧姆。
邵阳储罐外加电流阴极保护保护原理

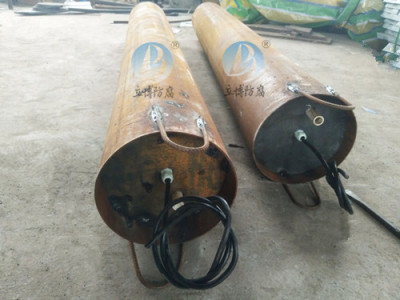

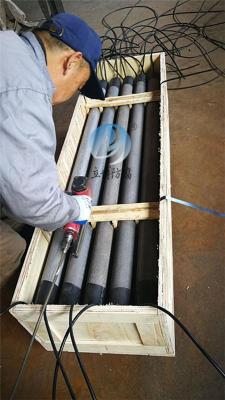

针对阳的工作环境，结合实际工程的要求，理想的埋地用辅助阳应当具有如下性能:良好的导电性能，工作电流密度大，化小；在苛刻的环境中，有良好的化学和电化学稳定性，消耗率低，寿命长；机械性能好，不易损坏，便于加工制造，运输和安装；它的综合保护费用低。下面我就来说一说外加电流阴保护所用的阳材料。废钢阳:他是指角钢、扁钢、槽钢、钢管制作的阳或其他用作阳的废弃钢铁构筑物，其来源广泛，价格低廉，但是它消耗速率大，使用寿命短，多用于临时性保护或高电阻率土壤中。
邵阳储罐外加电流阴极保护保护原理
目前较为常用的两种阴保护方法分别是牺牲阳阴保护法和强制(外加)电流阴保护法。前者是用一种腐蚀电位比被保护金属腐蚀电位更负的金属或合金与被保护体组成电偶电池，依靠负电性金属不断腐蚀溶解产生的电流供被保护金属阴化而构成保护的方法，由于低电位金属所在电偶电池中作为阳，偶接后其自身腐蚀速度增加;后者则是利用外部直流电源直接向被保护金属通以阴电流，使之阴化，实现被保护体进入免蚀区而受到保护的方法，由辅助阳、参比电、直流电源和相关的连接电缆组成。
邵阳储罐外加电流阴极保护保护原理
