陕西船体外加电流阴极保护保护原理
外加电流阴极保护设备位置选择应考虑的因素
1.有无现存的低压电源；
2.保护电流需要量；
3.适合阳极地床的低电阻率环境；
4.对个人利益损害尽量少；
5.有良好的专门运输线；
6.其他外部装置与贵金属阳极应有足够的间距，使干扰影响最小。
阴保护缘与电连接系统为保障阴保护电流不泄漏到非保护的金属部分，在长输管道两端设置缘接头。套管中管道的阴保护当管道穿越公路、铁路时，需要加钢质套管。为了套管中管道在设计寿命年限之内不受腐蚀，采用镯式锌阳或锌带进行阴保护。一般来说，外加电流阴保护的设计都是基于新结构或现有结构的实际情况的。在参数选择、设计计算中只要与管道本身参数相符合，其设计往往是成功的。随着时间年限的延长，结构物上的防腐层逐渐老化，破损增多，使所需阴保护电流增大有效保护范围缩小。因此设计中应对阴保护所需电流密度的变化做充分的考虑，通常办法是对结构物保护范围留有一定的余量。
陕西船体外加电流阴极保护保护原理
另一方面，埋地管道周围的致密金属结构存在于阴保护电场中，不可避免地会改变电场电力线的分布，对埋地管道的阴保护产生屏蔽作用。在严重情况下，可能会在受保护结构上形成阴保护。这会导致保护不足，甚至阴保护失效。同时，也导致阴保护系统运行成本的增加。直流输变电系统、直流电气化铁路、相邻外部构筑物阴保护系统或其他直流电源影响范围内的埋地金属结构容易受到杂散电流干扰造成的腐蚀破坏，导致被保护对象的电解腐蚀，并对其阴保护系统造成严重干扰损坏。
陕西船体外加电流阴极保护保护原理

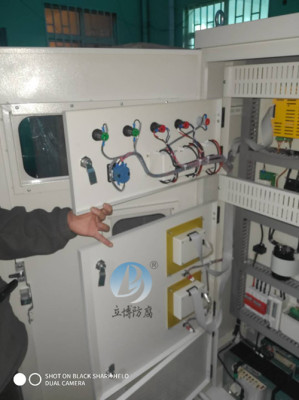

在外加电流阴保护系统中，需要有一个稳定的直流电源，以提供保护电流。目前，广泛使用的有整流器和恒电位仪两种。一般，当被保护的结构物所处的工况条件（如浸水面积、水质等）基本不变或变化很小时，可以采用手动控制的整流器；但当结构物所处的工况条件经常变化时，则应采用自动控制的恒电位仪，以使结构物电位总处在佳保护范围内。在工程中广泛使用的恒电位仪主要有三类:可控硅恒电位仪、磁饱和恒电位仪和晶体管恒电位仪。可控硅恒电位仪功率较大、体积较小，但过载能力不强。磁饱和恒电位仪紧固耐用，过载能力强，但体积比较大，加工工艺也比较复杂。晶体管恒电位仪输出平稳、无噪声、控制精度较高，但线路较复杂。
陕西船体外加电流阴极保护保护原理
