通化管道外加电流阴极保护保护原理
外加电流阴极保护，又称强制电流阴极保护。通过直流电源及辅助阳极，使电子由阳极地床通过介质流向被保护金属，使金属表面阴极电位降到阳极电位，此时，金属表面不再有阴极或阳极，使整个金属成为新电路中的阴极，从而减缓金属的腐蚀。
外加电流的优点有以下几点:
1.需要较大电流的场合，特别是裸露的或涂层较差的结构物的防护。
2.用于水箱里的大型热交换器、油加热器和其他容器的保护。
3.储水罐的内壁和地面上储存罐的外底。
4.地下或水中的基桩或打板桩。
在确定阴保护系统的类型时，重要的考虑因素是土壤电阻率和电流要求，需要多少电流来保护石化设施?什么时候才能实现保护?当参比电尽可能靠近电解质/结构界面时，相对于铜-铜硫酸盐参比电的“电位”为0.850V或更负时，钢或铁的腐蚀就停止了。这种潜在的测量对于确定石油储罐设备的腐蚀控制是重要的。测量的实际上是金属和电解液界面的电压降。当使用0.850V或更负的要求进行腐蚀防护测量时，考虑结构/电解质边界以外的电压下降，以正确解释这个更高(更负)的读数。因为参比电与电解液中的槽或管道相邻。在评估该读数时，应考虑影响电压降的场地土壤电阻率。
通化管道外加电流阴极保护保护原理

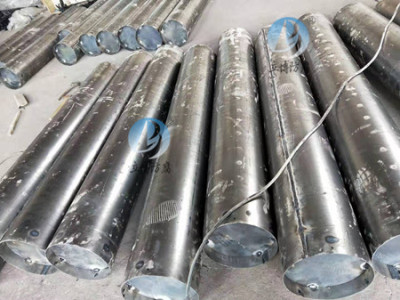

针对阳的工作环境，结合实际工程的要求，理想的埋地用辅助阳应当具有如下性能:良好的导电性能，工作电流密度大，化小；在苛刻的环境中，有良好的化学和电化学稳定性，消耗率低，寿命长；机械性能好，不易损坏，便于加工制造，运输和安装；它的综合保护费用低。下面我就来说一说外加电流阴保护所用的阳材料。废钢阳:他是指角钢、扁钢、槽钢、钢管制作的阳或其他用作阳的废弃钢铁构筑物，其来源广泛，价格低廉，但是它消耗速率大，使用寿命短，多用于临时性保护或高电阻率土壤中。
通化管道外加电流阴极保护保护原理
在强制外加电流阴保护系统中辅助阳是必不可少的一部分，它也被称为阳地床或者被称为阳接地装置。阴保护系统发出的电流通过辅助阳进入土壤中，电流在土壤中流入被保护管道，促使管道表面发生阴化，电流会在管道中进入电源的负，由此形成一个回路。在整个阴保护系统中，管道出于阴环境中，因为得到来自阳的电子，而停止腐蚀现象，得到保护。其中的辅助阳就会因失去电子发生氧化反应，遭到腐蚀。在阴保护站中使用的电力能源有一半以上都被消耗在了阳地床的接地电阻中了。所以目前很多工程都崇尚节约能源，所以在阴保护工程中需要减小电阻，尽可能的节约能源，所以在阴保护施工工程当中选择阳材料和采用的阳埋设方式，还有工程施工场所的选择地点都是重要的。在阳基础知识中对阳材料的选择上都会秉持导电性能优良的性能和在电解质中有稳定的'接地电阻为关键条件，这样的阳材料就算处在高电流密度的环境中，它的表面化现象也会相当小。而且稳定的化学性能使得这样的阳材料在 恶劣的环境中腐蚀率也会很小。被选择作为阳的材料要有一定的机械强度，这样有利于安装于运输，当然在符合了上述条件以后，重要的还是经济实惠，来源也要广泛。
