外加电流阴极保护法是电化学保护法的一种,是通过外加电流电源及辅助阳极,迫使电子从土壤流向被保护金属,使保护金属结构电位高于周围环境来进行保护。
组成:
外加电流阴极保护系统由以下几部分组成:辅助阳极、测试桩、直流电源、辅助材料、参比电极和导线。
用途:
主要用于保护大型或者处于高土壤电阻率土壤中的金属结构,如:长输埋地管道,大型罐群等。
施工安装要求:
1.阴极保护整流器或其他电源的安装方式应使其损坏或认为破坏的可能性最小。
2.与整流器相连的导线应遵循地方和国家电器规程,与所用的供电电源要求一致。应在交流回路中提供外部断路开关。整流器外壳应可靠接地。
3.所有电缆均应仔细检查,检测其绝缘缺陷,应小心进行以防损伤电缆的绝缘,电缆绝缘的缺陷必须进行修补。
4.阳极填充料应与技术规格书一致。
外加电流法阴保护设计中,辅助阳的设计寿命应与被保护结构物相匹配。对各种不同结构物均应考虑辅助阳的可更换性。对于埋地管道的外加电流法阴保护,其辅助阳的寿命一般不小于20年。辅助阳的寿命是保障外加电流法阴保护系统有效工作的关键。辅助阳失效,将使阴保护系统中断工作。对于可更换的辅助阳系统,如船舶或其他工业设备装置中辅助阳系统,从经济上考虑不必选择昂贵的、寿命很长的阳。而对于不可更换或很难更换的辅助阳系统,如埋地管道辅助阳系统,则应其设计寿命。
昆明船体外加电流阴极保护制造厂
阳数量与接地电阻成反比关系。在一定范围内增加阳支数会起到降低接地电阻的作用。但是由于阴的屏蔽效应,往往增加较多阳,而降低电阻却很少。数值阳接地电阻计算公式多支竖直阳接地电阻计算公式水平阳接地电阻公式网状阳接地电阻计算公式阴保护主要参数及测量自然电位:自然电位会随着金属结构的材质、表面情况以及土质的状况、含水量等因素不同而异,一般有涂层埋地管道的自然点在-0.4---0.7V之间在雨季土壤湿润时,自然电位会篇幅,一般取平均值0.55V
昆明船体外加电流阴极保护制造厂

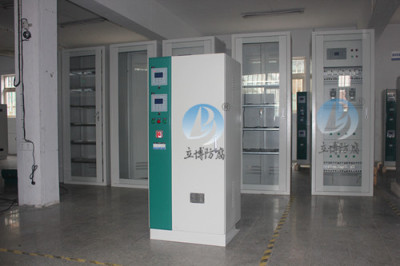

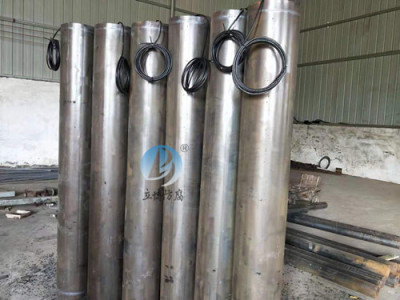

在工程中广泛使用的恒电位仪主要有三类:可控硅恒电位仪、磁饱和恒电位仪和晶体管恒电位仪。可控硅恒电位仪功率较大、体积较小,但过载能力不强。磁饱和恒电位仪紧固耐用,过载能力强,但体积比较大,加工工艺也比较复杂。晶体管恒电位仪输出平稳、无噪声、控制精度较高,但线路较复杂。辅山肆助阳的作用是将直流电源输出的直流电流由介质传递到被保护的金属结构上。可作辅助阳的材料有很多,如废钢铁、石墨、铅银合金、高硅铸铁、镀铂钛、包铂铌以及混合金属氧化物电等。这些材料各有其特点,适用于不同的场合。
