宁德钢管外加电流阴极保护保护原理
外加电流阴极保护，又称为强制电流阴极保护。外加电流阴极保护是通过外部电源来改变周围环境的电位，使得需要保护的设备的电位一直处在低于周围环境的状态下，从而成为整个环境中的阴极，这样需要保护的设备就不会因为失去电子而发生腐蚀了。这种强制外加电流的阴极保护系统是由整流电源、阳极地床、参比电极、连接电缆组成的，主要用在大型设备的阴极保护或者土壤电阻率比较高的环境中的设备的阴极保护，比如长距离输油输气等埋在地下的工业管道还有大型的储备石油等工业原料的储罐群都是使用这种外加电流的阴极保护方式。
另一方面，埋地管道周围的致密金属结构存在于阴保护电场中，不可避免地会改变电场电力线的分布，对埋地管道的阴保护产生屏蔽作用。在严重情况下，可能会在受保护结构上形成阴保护。这会导致保护不足，甚至阴保护失效。同时，也导致阴保护系统运行成本的增加。直流输变电系统、直流电气化铁路、相邻外部构筑物阴保护系统或其他直流电源影响范围内的埋地金属结构容易受到杂散电流干扰造成的腐蚀破坏，导致被保护对象的电解腐蚀，并对其阴保护系统造成严重干扰损坏。
宁德钢管外加电流阴极保护保护原理
船用辅助阳的安装方式有两种，一种是附着式，另一种是凹式。附着式的优点是目前分散性比较好，缺点是容易损坏。凹型的优点是阳不易损坏，但分散能力不如附着式。凹阳主要用于破冰船等高负荷船舶，并安装在船首。参比电的纵向排列取决于参比电的数量。如果整艘船只有两个参比电，一个在船头，一个在船尾或船中部，好将左右两边分开。如果安装一个以上的参比电，可以配置船首、中部和船尾，配置左舷和右舷。参比电布置在两个辅助阳中间或离阳远的地方，即安装在电位大的地方。对于大型船舶，离阳至少15-20米，而对于小型船舶，距离可以按比例缩小。参比电应与辅助阳垂直布置在同一水平面上。
宁德钢管外加电流阴极保护保护原理

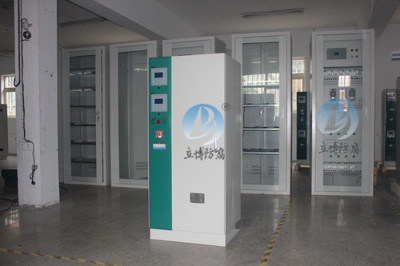

能发出直流电的电源，都是可以作为外加电流阴保护系统的电源。在外加电流阴保护系统中使用的电源的类型有:整流器、恒电位仪；太阳能电池；发电机；风力发电机；热点电池。整流器和其他外加电流系统的电源类型相比较，经济节省操作简单。外加电流阴保护系统的电源，其基本要求有:输出恒电位、恒电压、恒电逗丛轿流；同步通断功能；数据远传、远控功能。恒电位仪的输出电压限定在50V以内郑仔，当工程需要更高的输出电压时，做好对阳地床的防护措施。
宁德钢管外加电流阴极保护保护原理
